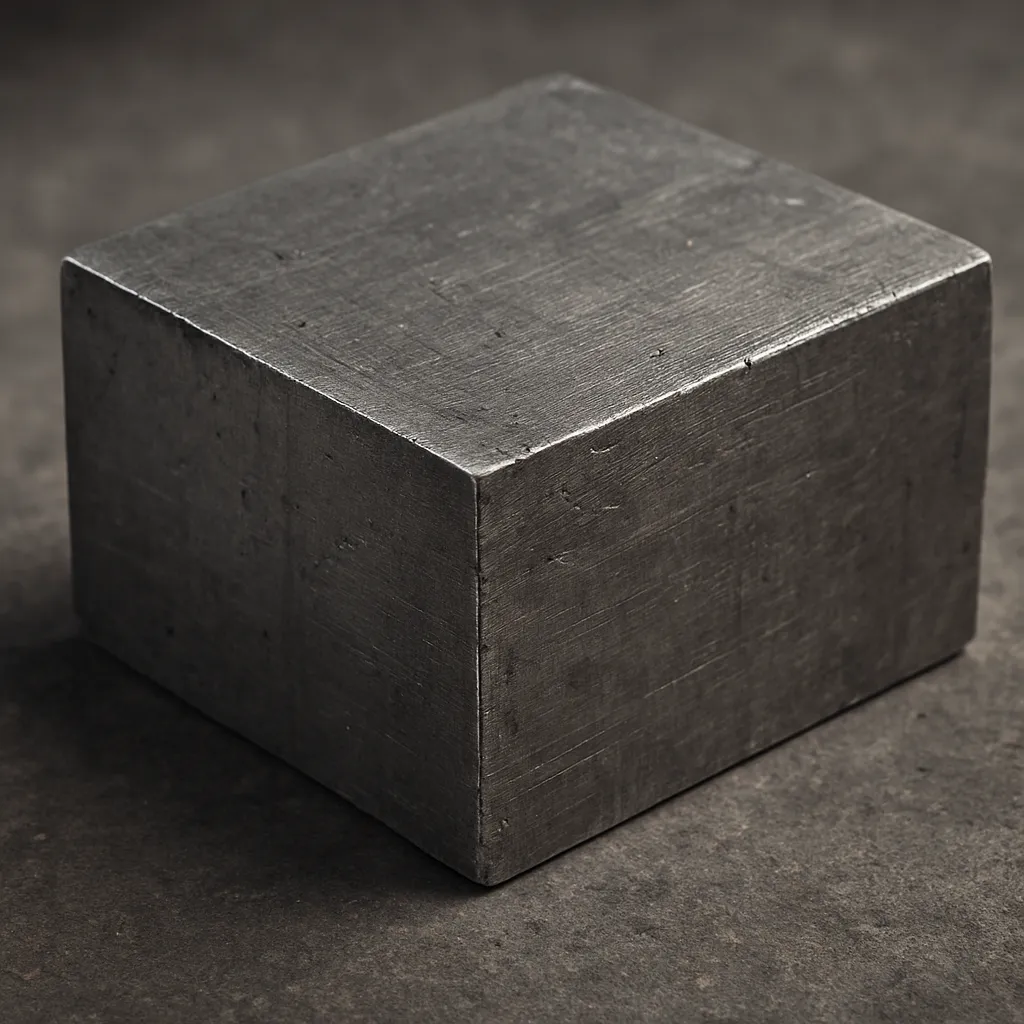

Stal 37MnSi5

Stal 37MnSi5 to stopowa stal węglowa o umiarkowanej zawartości węgla i zwiększonej zawartości manganu oraz krzemu, wykorzystywana tam, gdzie wymagane są dobre połączenie wytrzymałości, udarności i możliwości obróbki cieplnej. Charakteryzuje się możliwością osiągania wysokich parametrów mechanicznych po odpowiednim hartowaniu i odpuszczaniu, co czyni ją popularnym materiałem konstrukcyjnym w przemyśle motoryzacyjnym, maszynowym i rolniczym. Poniższy artykuł prezentuje kompleksowy przegląd dotyczący składu, produkcji, obróbki, właściwości oraz typowych zastosowań stali 37MnSi5.

Charakterystyka chemiczna i klasyfikacja

Stal 37MnSi5 należy do grupy stali węglowych stopowanych, w której jako główne dodatki stopowe występują Mn (mangan) i Si (krzem). W systemie oznaczeń liczba 37 wskazuje przybliżoną zawartość węgla wyrażoną w setnych częściach procenta (około 0,37% C), a oznaczenie MnSi5 sygnalizuje obecność manganu i krzemu. Dokładne składy mogą się różnić w zależności od producenta i normy, dlatego przy doborze materiału należy sięgać po deklaracje producenta lub odpowiednie normy.

• Typowe składniki stopowe: węgiel (C), mangan (Mn), krzem (Si), śladowo fosfor (P) i siarka (S).
• Charakter: stal o podwyższonej hartowności i dobrej udarości po obróbce cieplnej.
• Normy i oznaczenia: stosowana głównie w polskim i środkowoeuropejskim systemie nazewnictwa; odpowiedniki mogą występować w normach EN i DIN.

Proces produkcji i kształtowanie materiału

Wytapianie i przygotowanie stali

Produkcja 37MnSi5 rozpoczyna się w wielkich piecach hutniczych — w hutach surowych stopów stosowane jest wytapianie stali przy użyciu pieców konwertorowych (LD/BOF) lub elektrycznych (EAF), w zależności od dostępności surowców i wielkości partii. Po wstępnym wytopieniu przeprowadza się obróbkę w kadziach (ladle metallurgy) celem korekty składu, odgazowania i uzyskania jednorodności chemicznej. Często stosuje się procesy vacuum degassing, by ograniczyć zawartość niestabilnych zanieczyszczeń i osiągnąć lepsze własności mechaniczne.

Odlewanie i dalsza obróbka plastyczna

Stopiona stal jest odlewana ciągłym lub kokilowym sposobem do postaci bloku, bramki, lub półfabrykatów, a następnie poddawana jest walcowaniu na gorąco lub kuciu. W zależności od przeznaczenia otrzymuje się pręty, wałki, blachy lub półprodukty do dalszej obróbki mechanicznej. Kontrola chłodzenia po obróbce plastycznej (np. normalizacja) wpływa istotnie na mikrostrukturę i parametry mechaniczne wyjściowego materiału.

Obróbka cieplna

Jedną z kluczowych cech 37MnSi5 jest podatność na modyfikację własności poprzez obróbkę cieplną. Typowe zabiegi obejmują:

• Normalizowanie — nagrzewanie do przemiany austenitycznej i chłodzenie na powietrzu w celu ujednolicenia struktury.
• Hartowanie — nagrzewanie do temperatur austenityzacji (orientacyjnie około 820–880°C, zależnie od składu) i szybkie chłodzenie (olej, woda, powietrze) w celu uzyskania struktury martenzytycznej i zwiększenia twardości.
• Odpuszczanie — ponowne nagrzewanie do niższych temperatur (np. 150–600°C), aby zmniejszyć kruchość po hartowaniu i uzyskać wymaganą równowagę między wytrzymałością a plastycznością.

Dzięki precyzyjnemu doborowi temperatur i czasu obróbki cieplnej możliwe jest dostosowanie właściwości mechanicznych do wymagań konkretnego zastosowania.

Właściwości mechaniczne i metalograficzne

Właściwości stali 37MnSi5 są silnie zależne od procesu produkcji i obróbki cieplnej. W stanie wyżarzonym lub zmiękczonym materiał wykazuje dobrą obrabialność i plastyczność, natomiast po hartowaniu i odpuszczaniu osiąga znaczące wartości wytrzymałościowe.

• Wytrzymałość na rozciąganie: orientacyjnie od kilku setek do ponad 1000 MPa, w zależności od stopnia utwardzenia i temperatury odpuszczania.
• Granica plastyczności: zależna od obróbki — po odpuszczaniu można uzyskać dobre wartości do zastosowań konstrukcyjnych.
• Twardość: w stanie po hartowaniu i odpuszczaniu twardość może być dostosowana do wymagań; typowe zakresy to kilkanaście do kilkudziesięciu HRC. W stanie zmiękczonym twardość jest niższa, co ułatwia obróbkę skrawaniem.
• Udarność: dobra po odpowiednim odpuszczeniu; ważna w elementach narażonych na obciążenia dynamiczne.

Struktura metalograficzna po obróbce cieplnej może składać się z martenzytu, bainitu i ferrytu z zależną zawartością węglików; stężenie i rozkład tych faz decydują o kombinacji twardości i udarności.

Zastosowania praktyczne

Stal 37MnSi5 jest wykorzystywana tam, gdzie projektant oczekuje połączenia wytrzymałości i tłumienia energii udarowej, a jednocześnie potrzebuje materiału podatnego na obróbkę cieplną. Typowe zastosowania obejmują:

• Wały, osie i trzpienie — elementy napędowe wymagające odporności na zmęczenie i pewnej elastyczności przy uderzeniach.
• Elementy przekładni i złącza mechaniczne — np. sworznie, tuleje, części sprzęgające.
• Części maszyn rolniczych i budowlanych — narażone na duże obciążenia udarowe i ścieranie.
• Niektóre elementy zawieszeń i układów kierowniczych w motoryzacji — tam, gdzie wytrzymałość i trwałość są kluczowe.
• Narzędzia i elementy wykrawające o umiarkowanych wymaganiach co do zużycia (po odpowiednim zahartowaniu).

W praktyce wybór tej stali następuje tam, gdzie alternatywą mogłyby być inne stale stopowe, ale projekt wymaga kompromisu między kosztem a możliwościami obróbki cieplnej i końcową wytrzymałością.

Obróbka mechaniczna, skrawanie i spawalność

Obróbka skrawaniem

Stal 37MnSi5 w stanie zmiękczonym (np. po normalizacji lub wyżarzaniu) ma umiarkowaną obrabialność, lecz w stanie utwardzonym staje się trudniejsza do obróbki. Zastosowanie odpowiednich parametrów skrawania, narzędzi z węglików spiekanych i chłodziwa jest konieczne do utrzymania jakości obróbki. Odpowiednie przygotowanie cieplne przed skrawaniem (np. wyżarzanie) ułatwia proces i przedłuża żywotność narzędzi.

Spawanie

Spawalność 37MnSi5 jest umiarkowana — wyższa zawartość węgla i dodatkowe stopowe podnoszą ryzyko pęknięć przy spawaniu. Dlatego:

• W przypadku spawania elementów krytycznych zalecane jest przedgrzewanie w miejscu złącza (temperatura zależna od grubości i składu, zwykle 100–250°C) oraz zastosowanie spawania niskozakłóceniowego.
• Wielowarstwowe spoiny i grube elementy mogą wymagać odpuszczania po spawaniu (PWHT — post weld heat treatment), by zredukować naprężenia i ryzyko pęknięć zimnych.
• Dobór elektrody i techniki spawania powinien uwzględniać potrzebę uzyskania kompatybilnego składu strefy wpływu ciepła.

Odporność korozyjna i zabezpieczenia powierzchniowe

Podobnie jak większość stalowych stopów węglowych, 37MnSi5 ma ograniczoną odporność korozyjną. W środowiskach atmosferycznych i agresywnych chemicznie konieczne są zabezpieczenia powierzchniowe:

• Powłoki lakiernicze i proszkowe.
• Galwanizacja lub cynkowanie ogniowe dla ochrony przed korozją zewnętrzną.
• Obróbka powierzchniowa jak azotowanie czy karbonitrowanie (dla wymagań dotyczących twardości powierzchniowej) — lecz tego typu procesy wymagają uwagi ze względu na skład stali.
• Nanoszenie powłok antykorozyjnych w połączeniu z odpowiednim przygotowaniem powierzchni (piaskowanie, odtłuszczanie).

Kontrola jakości i badania

Produkcja i elementy z 37MnSi5 podlegają rygorystycznej kontroli jakości obejmującej:

• Badania chemiczne (spektrometria), by potwierdzić zgodność składu z wymaganiami zamówienia.
• Badania mechaniczne: próby rozciągania, udarności (Charpy), twardości (Brinell, Rockwell).
• Badania nieniszczące: ultradźwiękowe (UT), magnetyczno-proszkowe (MPI), penetracyjne (PT) — szczególnie istotne dla elementów nośnych i spawanych.
• Kontrola mikrostruktury w świetle optycznym lub metodami SEM, by ocenić jednorodność i występowanie wtrąceń.

Wskazówki dla projektantów i użytkowników

Przy projektowaniu elementów z 37MnSi5 warto uwzględnić kilka praktycznych zaleceń:

• Uwzględnić przewidywalne wpływy obróbki cieplnej na wymiar i tolerancje — po hartowaniu mogą wystąpić odkształcenia i zmian wymiarów.
• Stosować właściwy dobór obróbki cieplnej do oczekiwanych parametrów: hartowanie dla maksymalnej twardości i odpuszczanie dla uzyskania kompromisu między twardością a udarnością.
• W przypadku części spawanych planować strefy spoin oraz procedury spawania z uwzględnieniem konieczności PWHT, by ograniczyć ryzyko powstawania pęknięć.
• Jeśli projekt wymaga zwiększonej odporności na korozję, zaplanować odpowiednie powłoki lub zastosowanie materiałów alternatywnych (np. stale nierdzewne) — jednak koszty będą wyższe.
• Rozważyć obróbkę powierzchniową (np. azotowanie) jeśli elementy mają pracować w warunkach ściernych; zwrócić uwagę na kompatybilność procesu z chemią stopu.

Przykładowe cykle obróbki cieplnej (orientacyjne)

Należy pamiętać, że poniższe wartości mają charakter orientacyjny i każdorazowo powinny być potwierdzone w warunkach produkcyjnych lub przez dostawcę materiału.

• Normalizacja: nagrzewanie do 850–920°C, utrzymanie, następnie chłodzenie na powietrzu — poprawia jednorodność struktury.
• Hartowanie: nagrzewanie do 820–880°C (austenityzacja), szybkie chłodzenie w oleju lub wodzie (w zależności od wymaganej hartowności) — uzyskanie zwiększonej twardości.
• Odpuszczanie: 150–600°C w zależności od wymaganego kompromisu między twardością a plastycznością; wyższe temperatury odpuszczania zmniejszają twardość i zwiększają udarność.

Porównanie z innymi stalami i alternatywy

Wybór 37MnSi5 często zależy od kosztów i wymagań użytkowych. W konkurencji z innymi stalami stopowymi może być preferowana ze względu na:

• Niższy koszt w porównaniu ze stalami chromowymi lub niklowymi o podobnej wytrzymałości.
• Możliwość uzyskania wysokiej twardości i dobrej udarności przez odpowiednią obróbkę cieplną.
• Uniwersalność zastosowań przy umiarkowanych wymaganiach korozyjnych.

Jednak tam, gdzie wymagana jest wyjątkowa odporność na korozję lub ekstremalna wydajność zmęczeniowa przy jednoczesnej stabilności wymiarowej, projektanci mogą wybierać stale stopowe z dodatkami Cr, Ni, Mo lub stale nierdzewne.

Magazynowanie, transport i obróbka przedmontażowa

Przy przechowywaniu półfabrykatów i gotowych elementów z 37MnSi5 należy stosować zasady zabezpieczania przed korozją (środki antykorozyjne, osłony, właściwe warunki klimatyczne). Elementy hartowane i odpuszczane wymagają kontroli wymiarowej przed montażem, a części spawane przed połączeniem należy przygotować przez odtłuszczenie i ewentualne podgrzewanie.

Podsumowanie

Stal 37MnSi5 to materiał o szerokim spektrum zastosowań, łączący zalety stali węglowej i stopowej: możliwość otrzymania wysokiej twardości i wytrzymałości po obróbce cieplnej oraz zachowanie odpowiedniej udarności. Dzięki właściwościom hartowania jest często stosowana do produkcji wałów, osi, elementów maszyn i konstrukcji narażonych na obciążenia dynamiczne. Kluczowe aspekty pracy z tym materiałem to kontrola składu, dobór parametrów obróbki cieplnej, oraz odpowiednie procedury spawania i zabezpieczeń powierzchniowych. Przy prawidłowym użyciu 37MnSi5 zapewnia korzystny stosunek kosztów do osiąganej wytrzymałości, co czyni ją atrakcyjną dla wielu gałęzi przemysłu.
