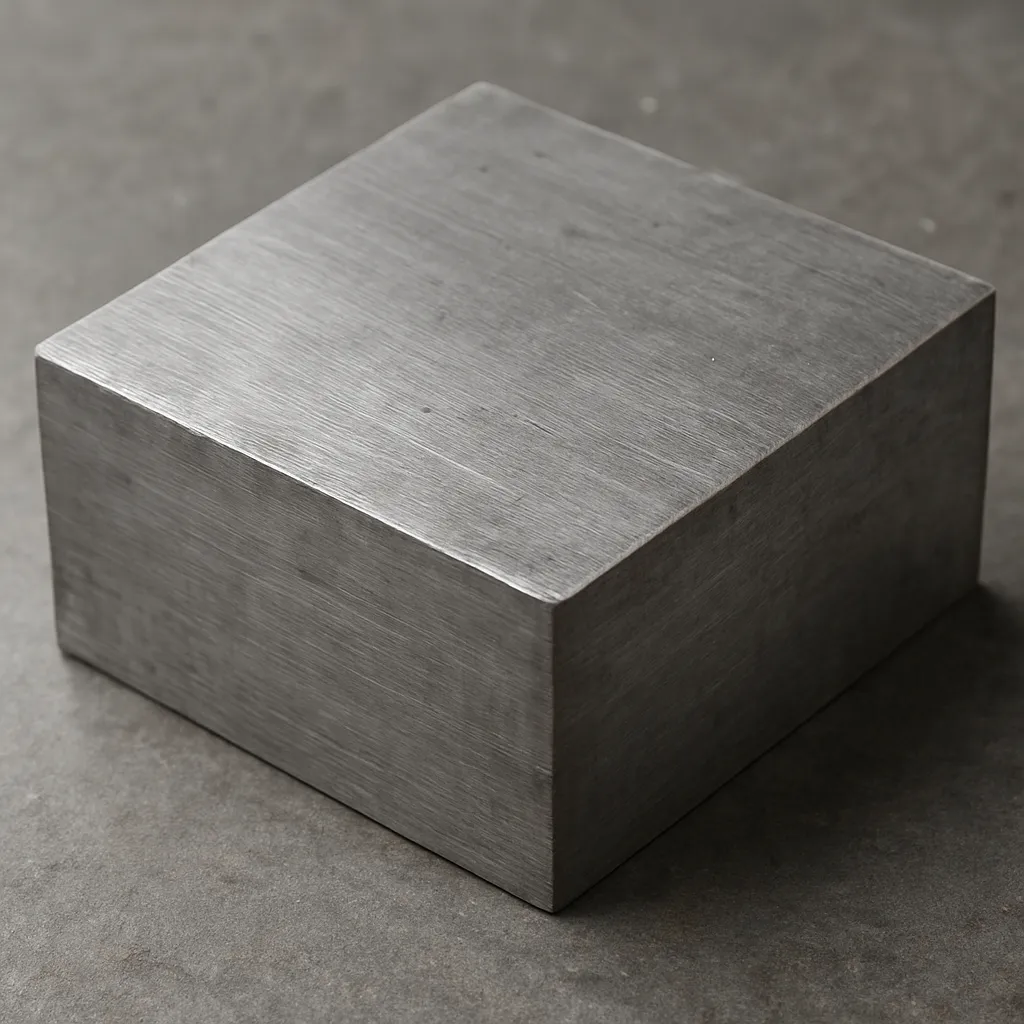

Stal 35MnB4

Stal 35MnB4 to stopowa stal węglowo-manganowo-borowa stosowana tam, gdzie potrzebna jest zwiększona hartowność przy zachowaniu rozsądnej zawartości węgla i korzystnej relacji ceny do właściwości. Dzięki dodatkowi boru oraz manganu materiał osiąga lepszą zdolność do hartowania niż proste stale węglowe o podobnej zawartości węgla, co czyni ją atrakcyjną dla przemysłu motoryzacyjnego, maszynowego i rolniczego. Poniższy artykuł omawia skład, procesy produkcyjne, właściwości mechaniczne, obróbkę cieplną, zastosowania, możliwości obróbki i spawania oraz praktyczne wskazówki dotyczące doboru i kontroli jakości dla stali 35MnB4.

Skład chemiczny i właściwości mikrostrukturalne

Stal oznaczona jako 35MnB4 zwykle zawiera około 0,32–0,40% węgla, resztę stanowią dodatki stopowe i pierwiastki śladowe. Typowy skład można opisać jako: węgiel (C) ~0,35%, mangan (Mn) w zakresie ~0,7–1,5%, bor (B) w ilościach bardzo małych, rzędu kilku części na milion do 0,003% (dla poprawy hartowności), a pozostałe pierwiastki (Si, P, S, Cr, Ni) w ilościach śladowych zależnie od producenta i specyfikacji. Dokładne wartości mogą się różnić w zależności od dostawcy i normy.

Mikrostruktura stali 35MnB4 po wyżarzaniu lub normalizowaniu jest zwykle perlityczno-ferrytyczna. Po procesach hartowania i odpuszczania uzyskuje się strukturę martensytu lub temperowanego martenzytu (w zależności od parametrów cieplnych), co przekłada się na wysoką wytrzymałość i dobrą odporność na zużycie. Drobne rozpuszczenie boru w stopie zwiększa tzw. efekt hartowności — poprawia przechodzenie martenzytu w kierunku rdzenia detalu przy szybkim chłodzeniu.

Proces produkcji: od surówki do półwyrobu

Produkcja stali 35MnB4 rozpoczyna się w stalowni od wytopów konwencjonalnych (piec elektryczny łukowy, długie piece lub konwertory) z kontrolowanym dozowaniem pierwiastków stopowych. Po wytopie i rafinacji następuje odlewanie ciągłe lub grubowarstwowe, a następnie kęsowanie i obróbka plastyczna na gorąco (walcowanie, kucie) aż do uzyskania półwyrobów: prętów, blach, rur lub kształtowników.

• Kontrola składu chemicznego – spektrometryczna analiza przed dalszymi etapami.
• Termomechaniczna obróbka na gorąco – aby uzyskać odpowiednią rozdrobnioną strukturę ziarna.
• Wyżarzanie i normalizowanie – w celu uwolnienia naprężeń wewnętrznych i ujednolicenia struktury przed obróbką dalej.
• Dodatkowe procesy powierzchniowe – oczyszczanie, prostowanie, piaskowanie.

Produkcja jest przy tym zoptymalizowana pod kątem minimalizacji zawartości zanieczyszczeń (siarka, fosfor). Nawet niewielkie ilości boru wymagają precyzyjnego dozowania i równomiernego rozprowadzenia w stopie — zwykle dodaje się go w postaci związków stopowych lub poprzez przedstopowanie. Kontrola mikrostruktur jest szczególnie ważna, ponieważ nadmierne skupienia boru lub nieregularne rozproszenie mogą ograniczać korzyści z jego obecności.

Obróbka cieplna: hartowanie, odpuszczanie, ulepszanie

Obróbka cieplna stali 35MnB4 jest kluczowa dla osiągnięcia pożądanych właściwości mechanicznych. Typowe procesy obejmują:

• Normalizowanie – nagrzewanie powyżej temperatury austenityzacji (zwykle w zakresie 780–870°C w zależności od składu) i chłodzenie na powietrzu w celu wyrównania struktury i zmniejszenia zanieczyszczeń mikrostrukturalnych.
• Hartowanie – austenityzacja w temp. około 820–880°C, następnie szybkie chłodzenie (olej, woda lub gaz) w celu uzyskania martenzytu. Dzięki dodatkom Mn i B hartowność jest większa, co pozwala na efektywniejsze hartowanie detali o większych przekrojach.
• Odpuszczanie – proces niezbędny po hartowaniu, w celu obniżenia kruchości; zakres temperatur 150–600°C dobiera się w zależności od wymagań wytrzymałościowych i udarności. Niższe odpuszczanie (150–250°C) zachowuje większą twardość, wyższe (400–600°C) zwiększa plastyczność i odporność na udar.
• Hartowanie powierzchniowe (indukcyjne) – stosowane do elementów, które muszą mieć twardą powierzchnię i ciągliwy rdzeń; 35MnB4 dobrze reaguje na takie procesy, szczególnie tam, gdzie istotna jest przestrzenna hartowność.
• Nitrowanie – opcjonalne, jeśli wymagane są niskie naprężenia i bardzo twarda cienka warstwa powierzchniowa (przy zastosowaniu niskowęglowych stali często preferuje się). W przypadku 35MnB4 nitrowanie może być stosowane po odpowiednim odpuszczeniu.

Parametry cieplne powinny być zawsze dobierane do konkretnej geometrii detalu i wymagań projektowych; błędy w chłodzeniu mogą prowadzić do pęknięć, odkształceń lub niejednorodnej struktury. Ze względu na obecność boru ważne jest monitorowanie temperatur podczas austenityzacji, aby uniknąć segregacji i lokalnych przesyceń.

Zastosowania i przeznaczenie

Stal 35MnB4 znajduje zastosowanie tam, gdzie wymagane są komponenty o podwyższonej hartowności i dobrej odporności na zużycie, przy jednoczesnym zachowaniu stosunkowo dobrej spawalności i obrabialności. Typowe obszary zastosowań:

• elementy układów napędowych i zawieszeń w motoryzacji (sworznie, tuleje, wały pomocnicze),
• części maszyn rolniczych i budowlanych narażone na uderzenia i ścieranie,
• elementy hydrauliki siłowej i połączenia śrubowe o zwiększonych wymaganiach wytrzymałościowych,
• narzędzia i trzpienie podlegające cyklicznym obciążeniom,
• pręty i elementy konstrukcyjne, które muszą być hartowane powierzchniowo lub przezroczysto, przy jednoczesnym zachowaniu plastycznego rdzenia.

Stal ta nie jest typową stalą do głębokiego nawęglania (carburizing) — do tego celu częściej wybiera się specjalne stale niskowęglowe. Natomiast 35MnB4 sprawdza się dobrze w zastosowaniach wymagających wyższej wytrzymałości po obróbce cieplnej niż zwykłe stale węglowe.

Obróbka skrawaniem, kształtowanie i spawanie

Przed obróbką skrawaniem zalecane jest wyżarzanie i/lub normalizowanie, aby zredukować twardość i ułatwić obróbkę. Stal 35MnB4 ma zwykle:

• umiarkowaną obrabialność — w stanie po obróbce cieplnej (twardość powyżej HRC 40) obróbka skrawaniem jest trudniejsza i wymaga stosowania odpowiednich narzędzi i parametrów,
• dobrą skrawalność w stanie zmiękczonym (wyżarzonym) — używa się standardowych narzędzi ze stali szybkotnącej lub z węglików,
• konieczność stosowania chłodziw i stabilnych fixtur przy toczeniu i frezowaniu twardych powierzchni.

Spawalność zależy od zawartości węgla i obecności pierwiastków stopowych; przy C ≈0,35% spawanie jest możliwe, ale wymaga:

• kontroli wstępnego nagrzewania (preheating) w zależności od masy i kształtu detalu, zwykle 100–200°C,
• doboru odpowiednich spoiw niskowęglowych lub stopowych,
• ogrzewania międzypołączeniowego (interpass) oraz powolnego chłodzenia, aby zredukować ryzyko pęknięć,
• postępowania z obróbką cieplną po spawaniu (jeżeli wymagana) — odprężanie lub odpuszczanie.

W praktyce, dla elementów krytycznych mechanicznie często unika się spawania po hartowaniu lub stosuje się procedury naprawcze i specjalne spoiny, aby nie pogorszyć właściwości materiału.

Kontrola jakości i badania

Produkcja i stosowanie stali 35MnB4 wymaga szeregu badań i kontroli jakości, takich jak:

• analiza składu chemicznego metodami spektrometrii,
• badania mechaniczne: próby rozciągania (Rm, Re), pomiary twardości (HRC, HB), próby udarności (Charpy),
• badania mikrostrukturalne – metalografia, ocena ziarnistości i jednorodności rozkładu boru,
• badania nieniszczące (NDT) – ultradźwiękowe, magnetyczno-proszkowe, penetracyjne, szczególnie ważne po obróbce cieplnej i spawaniu,
• kontrola wymiarowa i warunków powierzchniowych (chropowatość, naprężenia),
• testy zmęczeniowe dla komponentów pracujących cyklicznie.

W przypadku produkcji seryjnej stosuje się karty kontroli partii, certyfikaty zgodne z normami oraz procedury śledzenia pochodzenia wsadu i partii stopu.

Normy, ekwiwalenty i dobór materiału

Oznaczenie 35MnB4 może występować w katalogach producentów i dokumentacji technicznej. Przed zamówieniem lub zastosowaniem należy sprawdzić wymagania normowe i porównać specyfikacje chemiczne i mechaniczne. Różne systemy normatywne (PN, EN, AISI/SAE, JIS) mają własne oznaczenia i ekwiwalenty; nie zawsze istnieje jeden „dokładny” odpowiednik. Dlatego najbezpieczniej porównywać konkretny skład chemiczny i wymagania mechaniczne zamiast polegać wyłącznie na symbolu.

Przy projektowaniu elementów warto rozważyć alternatywy, np. inne stale manganowo-borowe lub niskostopowe stale Cr-Mo, które mogą oferować lepszą udarność, spawalność lub inne właściwości zależnie od zastosowania.

Wskazówki projektowe i praktyczne porady

Kilka praktycznych uwag dla inżynierów i technologów:

• Dobierać grubość ścianki i kształt detalu uwzględniając hartowność; większe przekroje wymagają odpowiedniej strategii chłodzenia,
• Planować procesy cieplne (hartowanie + odpuszczanie) już na etapie projektowania, aby uniknąć późniejszych przeróbek,
• Ograniczać spoiny w miejscach największych obciążeń lub stosować kwalifikowane procedury spawalnicze,
• Stosować zabezpieczenia powierzchni (powłoki cynkowe, fosforanowanie, powłoki organiczne) tam, gdzie ważna jest korozja, pamiętając o wpływie powłok na obróbkę cieplną,
• Przy produkcji seryjnej wdrożyć procedury kontroli składu i właściwości mechanicznych każdej partii materiału.

Zrównoważony rozwój, bezpieczeństwo i recykling

Stal 35MnB4, jak inne stale stopowe, jest materiałem w znacznym stopniu odzyskiwalnym. Przy projektowaniu wyrobów warto uwzględnić demontaż i segregację materiałów, aby ułatwić recykling stali. W procesach termicznych i obróbkach mechanicznych należy stosować środki ochrony środowiska i bezpieczeństwa — odpowiednią filtrację dymów, utylizację ścinków oraz kontrolę emisji z pieców i procesów galwanicznych.

Ze względu na zastosowanie boru i innych pierwiastków śladowych, scrap musi być segregowany i identyfikowany, aby uniknąć zanieczyszczeń i gwarantować powtarzalność składu stopu.

Podsumowanie

Stal 35MnB4 to praktyczne rozwiązanie tam, gdzie wymagane jest zwiększenie hartowności i wytrzymałości bez znacznego wzrostu kosztów stopu. Dzięki obecności boru i manganu osiąga się lepsze właściwości po hartowaniu niż w przypadku zwykłych stali węglowych, co sprawia, że jest często wybierana do produkcji elementów mechanicznych narażonych na obciążenia dynamiczne i ścieranie. Kluczowe aspekty to precyzyjna kontrola składu, właściwe procesy obróbki cieplnej (austenityzacja, hartowanie, odpuszczanie) oraz staranne planowanie zabiegów spawalniczych i obróbkowych. Przy zachowaniu tych zasad 35MnB4 oferuje korzystny stosunek parametrów mechanicznych do ceny i znajduje szerokie zastosowanie w przemyśle motoryzacyjnym, maszynowym i rolniczym.
