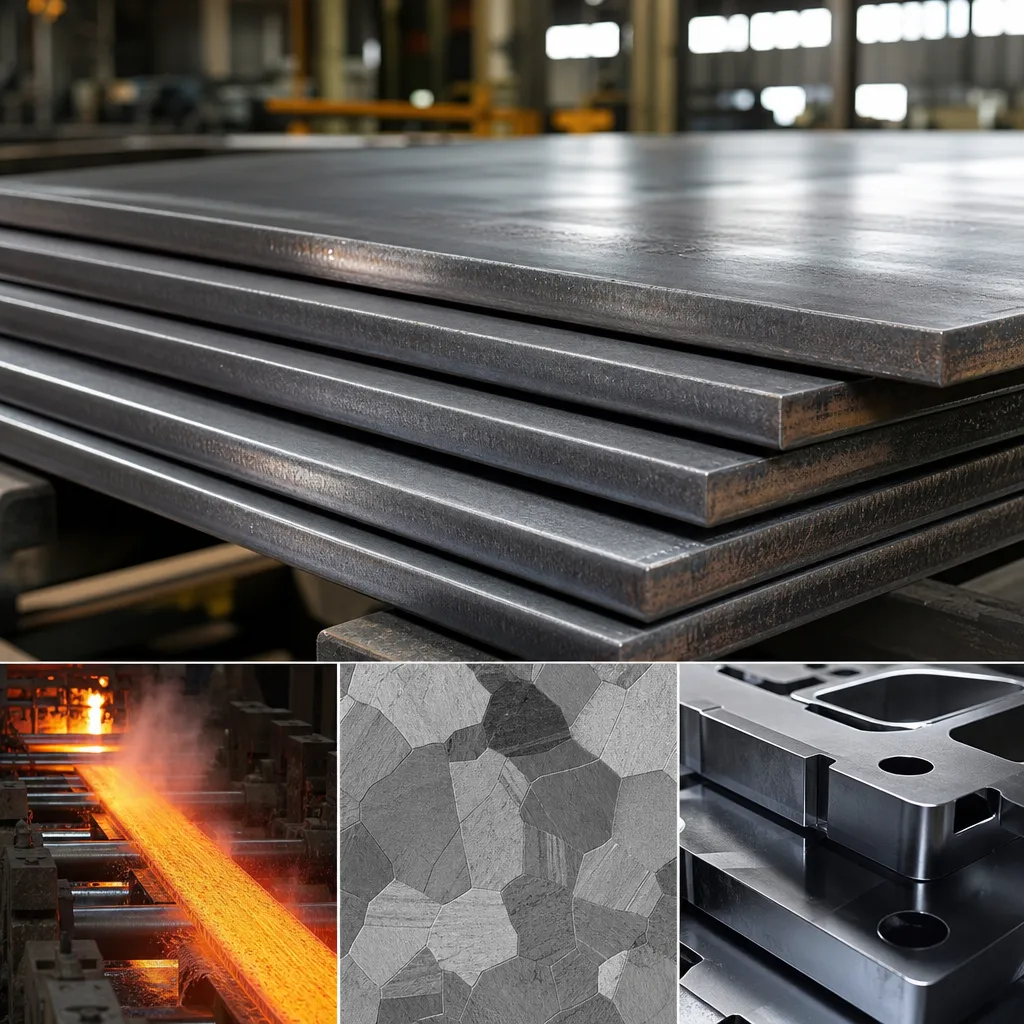

Stal XAR 500 to trudnościeralna stal konstrukcyjna o bardzo wysokiej twardości nominalnej około 500 HBW, przeznaczona przede wszystkim do pracy w warunkach intensywnego zużycia ściernego. Nie jest to stal „uniwersalna”, lecz materiał specjalistyczny, dobierany tam, gdzie kluczowa jest odporność na ścieranie wywołane przez urobek, kruszywo, rudę, złom czy materiał sypki. Jej właściwości wynikają nie tylko ze składu chemicznego, ale także z kontrolowanego procesu walcowania, hartowania i odpuszczania, które prowadzą do uzyskania twardej i wytrzymałej mikrostruktury. W praktyce stal XAR 500 jest często wybierana do elementów maszyn górniczych, budowlanych i transportowych, gdy priorytetem jest wydłużenie trwałości części eksploatacyjnych.
Czym jest stal XAR 500?
XAR 500 należy do grupy stali trudnościeralnych, nazywanych też stalami odpornymi na ścieranie. Oznaczenie handlowe XAR jest kojarzone z blachami o podwyższonej odporności na zużycie abrazyjne, a liczba 500 odnosi się do przybliżonej twardości Brinella. W praktyce oznacza to materiał znacznie twardszy od typowych stali konstrukcyjnych, takich jak S235 czy S355.
Pod względem klasyfikacji stal XAR 500 można opisać jednocześnie na kilka sposobów. Jest to stal stopowa lub niskostopowa o specjalnym przeznaczeniu, stal konstrukcyjna trudnościeralna oraz materiał dostarczany zazwyczaj w stanie hartowanym i odpuszczonym. Nie jest to stal nierdzewna, kwasoodporna, narzędziowa ani żaroodporna. Jej podstawowym zadaniem nie jest odporność na korozję czy wysoką temperaturę, lecz opóźnienie ubytku materiału podczas tarcia i uderzeń cząstek stałych.
Ważne jest też rozróżnienie między twardością a odpornością na wszystko. Wysoka twardość poprawia odporność na ścieranie, ale nie oznacza automatycznie najwyższej udarności, łatwej spawalności czy dużej odporności na pękanie w każdych warunkach. Dlatego XAR 500 stosuje się tam, gdzie dominującym mechanizmem niszczenia jest ścieranie, a nie na przykład długotrwała korozja chemiczna lub praca w wysokiej temperaturze.
Skład i najważniejsze właściwości
Dokładny skład chemiczny stali XAR 500 zależy od producenta, grubości blachy i specyfikacji handlowej, dlatego nie należy traktować pojedynczej receptury jako uniwersalnej dla wszystkich wyrobów. Typowo jest to stal o kontrolowanej zawartości węgla oraz dodatkach stopowych poprawiających hartowność i własności eksploatacyjne. Najczęściej znaczenie mają pierwiastki takie jak węgiel, mangan, krzem, chrom, nikiel, molibden, a czasem także niewielkie dodatki boru.
Węgiel zwiększa twardość i umożliwia uzyskanie struktury martenzytycznej po hartowaniu, ale jednocześnie pogarsza spawalność i może zwiększać skłonność do pękania. Chrom i molibden wspierają hartowność oraz odporność na zużycie, a nikiel pomaga zachować lepszą ciągliwość i udarność niż w prostych, wysoko utwardzonych stalach węglowych. Mangan i krzem wpływają na wytrzymałość i proces wytwarzania, natomiast bor, jeśli jest stosowany, może istotnie zwiększać hartowność już przy bardzo małych dodatkach.
Najważniejszą cechą eksploatacyjną XAR 500 jest wysoka odporność na ścieranie. Towarzyszy jej zwykle wysoka wytrzymałość mechaniczna oraz twarda mikrostruktura, najczęściej o charakterze martenzytycznym lub martenzytyczno-bainitycznym. Martenzyt to bardzo twarda struktura powstająca po szybkim chłodzeniu stali z odpowiedniego zakresu temperatur, natomiast bainit jest mikrostrukturą zapewniającą kompromis między twardością a odpornością na pękanie.
Trzeba jednak pamiętać, że twardość, wytrzymałość, ciągliwość i udarność nie są tym samym. Twardość określa opór przeciw miejscowemu odkształceniu lub wciskaniu. Wytrzymałość odnosi się do zdolności przenoszenia obciążeń bez zerwania. Ciągliwość opisuje możliwość trwałego odkształcenia bez pęknięcia, a udarność odporność na obciążenia dynamiczne. W stali XAR 500 wysoka twardość jest priorytetem, więc pewne kompromisy w innych obszarach są nieuniknione.
Mikrostruktura i stan dostawy
Stal XAR 500 jest zazwyczaj dostarczana jako blacha po hartowaniu i odpuszczaniu. Hartowanie ma na celu uzyskanie bardzo twardej struktury, a odpuszczanie częściowo redukuje naprężenia wewnętrzne i poprawia użytkową odporność na pękanie. W efekcie materiał zachowuje wysoką twardość, ale jest bardziej przewidywalny w eksploatacji niż stal zahartowana bez dalszej obróbki.
Mikrostruktura nie jest identyczna dla każdej grubości blachy. W cienkich arkuszach łatwiej uzyskać bardziej jednorodny przekrój, natomiast w grubych elementach rozkład twardości i struktury może się różnić od powierzchni do rdzenia. Dlatego przy ocenie właściwości należy uwzględniać certyfikat materiałowy i dane producenta dla konkretnej grubości.
Twardość a odporność na ścieranie
Nominalna twardość około 500 HBW sprawia, że XAR 500 jest wyraźnie odporniejsza na ścieranie niż zwykłe stale konstrukcyjne. W środowiskach, gdzie część pracuje w kontakcie z piaskiem, żwirem, rudą, węglem, gruzem lub materiałem skalnym, wyższa twardość zwykle oznacza wolniejszy ubytek grubości elementu.
Nie należy jednak zakładać prostego równania: im twardsza stal, tym zawsze lepsza. Mechanizm zużycia może być złożony. Jeśli oprócz ścierania występują silne uderzenia, duże naprężenia zginające albo ryzyko pękania krawędzi, czasem korzystniejsza okazuje się stal o nieco niższej twardości, ale wyższej udarności, na przykład klasa około 400 HBW.
Wytrzymałość, udarność i spawalność
XAR 500 osiąga wysoką wytrzymałość mechaniczną, ale jej spawalność jest bardziej wymagająca niż w przypadku klasycznych stali konstrukcyjnych niskowęglowych. Powodem jest większa zawartość węgla ekwiwalentnego i wysoka hartowność. Podczas spawania może rosnąć ryzyko powstawania pęknięć zimnych, zwłaszcza przy dużych grubościach, niskiej temperaturze otoczenia i niewłaściwym doborze technologii.
W praktyce oznacza to konieczność kontroli temperatury międzyściegowej, często także podgrzewania wstępnego, doboru odpowiednich materiałów dodatkowych oraz ograniczania dopływu ciepła zgodnie z zaleceniami producenta. Nie da się podać jednej uniwersalnej procedury dla wszystkich blach XAR 500, ponieważ zależy ona od grubości, geometrii złącza i warunków wykonania.
Udarność tej stali jest zwykle niższa niż w miękkich stalach konstrukcyjnych, ale nadal może być wystarczająca dla wielu zastosowań w maszynach roboczych. Kluczowe jest jednak to, że XAR 500 projektuje się głównie pod kątem odporności na zużycie, a nie ekstremalnej odporności na obciążenia udarowe.
Obróbka i formowanie
Wysoka twardość utrudnia cięcie, wiercenie i obróbkę skrawaniem. W porównaniu ze stalą S355 narzędzia zużywają się szybciej, czasy obróbki są dłuższe, a wymagania względem parku maszynowego rosną. Dlatego elementy z XAR 500 często projektuje się tak, by ograniczyć zakres skrawania po dostawie i wykorzystać cięcie termiczne, wodne lub odpowiednie techniki gięcia.
Gięcie jest możliwe, ale promienie gięcia muszą być większe niż dla zwykłych stali konstrukcyjnych. W dodatku istotny jest kierunek walcowania blachy, jakość krawędzi po cięciu oraz brak mikropęknięć na powierzchni. Zbyt agresywne formowanie może prowadzić do uszkodzeń krawędzi albo do lokalnych pęknięć.
Odporność na korozję i temperaturę
XAR 500 nie jest stalą nierdzewną. Zawartość chromu, jeśli występuje, służy głównie kształtowaniu hartowności i odporności na zużycie, a nie budowie trwałej warstwy pasywnej charakterystycznej dla stali nierdzewnych. W kontakcie z wilgocią i atmosferą przemysłową stal ta może korodować, dlatego w części zastosowań wymaga malowania, wykładzin, okresowej konserwacji albo pracy w warunkach suchych.
Podwyższona temperatura również ma znaczenie. Długotrwała praca w wysokiej temperaturze może prowadzić do spadku twardości i pogorszenia odporności na ścieranie, ponieważ mikrostruktura po hartowaniu i odpuszczaniu może ulegać dalszym zmianom. Nie jest to więc stal żaroodporna ani żarowytrzymała.
Najważniejsze informacje o stali XAR 500
| Cecha | Typowa wartość lub opis | Znaczenie techniczne | Typowe zastosowanie |
|---|---|---|---|
| Klasa materiału | Stal trudnościeralna, zwykle niskostopowa lub stopowa | Projektowana pod kątem odporności na zużycie abrazyjne, nie jako stal uniwersalna | Blachy robocze maszyn, wykładziny, osłony ścieralne |
| Twardość | Typowo około 500 HBW, zależnie od grubości i producenta | Wysoka odporność na wciskanie i wolniejsze zużycie powierzchni | Lemiesze, zsypy, skrzynie wywrotek, elementy przesypów |
| Mikrostruktura | Najczęściej martenzytyczna lub martenzytyczno-bainityczna | Łączy wysoką twardość z użytkową wytrzymałością i kontrolowaną ciągliwością | Elementy narażone na tarcie przez materiał sypki i skalny |
| Stan dostawy | Zwykle hartowana i odpuszczana blacha | Właściwości zależą od kontrolowanej obróbki cieplnej, a nie tylko od składu | Gotowe półfabrykaty do dalszego cięcia, gięcia i spawania |
| Spawalność | Ograniczona, wymaga doboru technologii i często podgrzewania | Ryzyko pęknięć rośnie wraz z grubością, twardością i niewłaściwym prowadzeniem procesu | Konstrukcje spawane maszyn górniczych i budowlanych |
| Odporność na korozję | Brak cech stali nierdzewnej, odporność atmosferyczna ograniczona | W środowisku wilgotnym może wymagać ochrony powierzchniowej | Maszyny pracujące na zewnątrz, przy dodatkowym zabezpieczeniu antykorozyjnym |
| Obrabialność | Trudniejsza niż dla S355 i innych stali konstrukcyjnych ogólnego przeznaczenia | Wymaga właściwych narzędzi, parametrów i planowania procesu wytwarzania | Elementy wycinane i ograniczenie skrawania do niezbędnego minimum |
| Główna przewaga użytkowa | Wydłużenie trwałości części narażonych na ścieranie | Pozwala ograniczać częstotliwość wymian i przestojów serwisowych | Górnictwo, recykling, cementownie, kamieniołomy, budownictwo ciężkie |
Zastosowania stali XAR 500
Najbardziej typowym środowiskiem pracy stali XAR 500 są układy, w których powierzchnia elementu jest stale atakowana przez twarde cząstki mineralne lub metaliczne. Dotyczy to zwłaszcza górnictwa, przeróbki surowców, kopalń odkrywkowych, przemysłu cementowego, recyklingu, budowy dróg i ciężkich maszyn roboczych.
Materiał ten stosuje się między innymi na:
- wykładziny koszy zasypowych, zsypów i lejów,
- skrzynie wywrotek i naczepy do transportu kruszyw,
- łyżki koparek, czerpaki i ich okładziny,
- lemiesze, noże, listwy ścieralne i płyty ochronne,
- elementy kruszarek, przesiewaczy i przenośników,
- części urządzeń do recyklingu złomu i gruzu.
Powodem wyboru tej stali nie jest wyłącznie wysoka twardość „na papierze”, ale ekonomika pracy urządzenia. Jeśli część zużywa się wolniej, rzadziej wymaga wymiany, co ogranicza przestoje i koszty serwisu. Jednocześnie trzeba ocenić, czy dana aplikacja jest rzeczywiście zdominowana przez ścieranie. W elementach silnie obciążonych udarowo albo zmęczeniowo lepsze mogą być inne gatunki.
W zastosowaniach odpowiedzialnych, takich jak części nośne maszyn, urządzenia dźwignicowe czy elementy o złożonym stanie naprężeń, dobór materiału nie powinien opierać się wyłącznie na nazwie handlowej. Trzeba uwzględnić projekt, normy, grubość blachy, technologię spawania, temperaturę pracy, środowisko oraz rzeczywisty mechanizm zużycia.
Porównanie z podobnymi stalami
Stal XAR 500 jest najczęściej porównywana z innymi stalami trudnościeralnymi o podobnej twardości, ale także z klasami o niższej twardości i z typowymi stalami konstrukcyjnymi.
XAR 500 a XAR 400
XAR 400 ma zwykle niższą twardość, ale lepszą podatność na formowanie i łatwiejszą spawalność. W aplikacjach, gdzie oprócz ścierania występują uderzenia i zginanie, XAR 400 może być rozwiązaniem bardziej zrównoważonym. XAR 500 zapewnia z kolei dłuższą trwałość ścierną tam, gdzie dominują tarcie i abrazja.
XAR 500 a Hardox 500
Hardox 500 to często porównywany materiał z tej samej klasy użytkowej, również przeznaczony do pracy ściernej. Oba gatunki są zbliżone funkcjonalnie, lecz nie należy zakładać ich pełnej zamienności bez sprawdzenia danych producenta. Różnice mogą dotyczyć składu chemicznego, tolerancji grubości, własności udarowych, płaskości blach, zaleceń spawalniczych i zachowania podczas gięcia.
XAR 500 a HX400 lub inne stale trudnościeralne 450–500 HBW
Wiele marek handlowych oferuje stale o twardości zbliżonej do 500 HBW. Zakres właściwości może jednak zależeć od producenta i stanu dostawy. Dla projektanta ważniejsze od samej nazwy są: gwarantowana twardość, wymagania dotyczące obróbki, udarność, minimalne promienie gięcia i warunki spawania.
XAR 500 a S355
Różnica między tymi stalami jest zasadnicza. S355 to stal konstrukcyjna ogólnego przeznaczenia, dobierana głównie według granicy plastyczności, spawalności i przewidywalności w konstrukcjach nośnych. XAR 500 jest stalą specjalną, projektowaną pod odporność na ścieranie. S355 łatwiej spawać, obrabiać i formować, ale zużywa się znacznie szybciej w kontakcie z kruszywem czy rudą.
Zalety i ograniczenia
Zalety stali XAR 500:
- bardzo wysoka odporność na ścieranie abrazyjne,
- możliwość wydłużenia czasu pracy części eksploatacyjnych,
- wysoka twardość przy zachowaniu użytkowej wytrzymałości,
- przydatność do elementów narażonych na kontakt z materiałami mineralnymi i sypkimi,
- potencjalne obniżenie kosztów przestojów i wymian.
Ograniczenia:
- trudniejsza spawalność niż w stalach konstrukcyjnych niskowęglowych,
- bardziej wymagające gięcie i obróbka mechaniczna,
- brak odporności korozyjnej typowej dla stali nierdzewnych,
- spadek przydatności przy długotrwałej pracy w podwyższonej temperaturze,
- nie zawsze optymalna przy bardzo dużych obciążeniach udarowych.
Najczęstsze błędy i nieporozumienia
- XAR 500 to nie stal nierdzewna. Może korodować i w wielu zastosowaniach wymaga zabezpieczenia powierzchni.
- Wyższa twardość nie oznacza automatycznie lepszej stali. W części układów korzystniejsza będzie klasa 400 lub 450 HBW ze względu na udarność i łatwiejszą obróbkę.
- Oznaczenie 500 nie gwarantuje identycznych parametrów wszystkich wyrobów. Właściwości zależą od producenta, grubości i certyfikatu materiałowego.
- Nie każda stal o podobnym składzie jest pełnym zamiennikiem. O doborze decydują również proces produkcji i stan dostawy.
- To nie jest stal narzędziowa. Ma dużą twardość, ale jej przeznaczenie to części zużywające się ściernie, a nie narzędzia skrawające.
- Spawanie wymaga technologii. Samo podobieństwo do innej blachy trudnościeralnej nie wystarcza do przyjęcia tych samych parametrów wykonawczych.
FAQ
Czy stal XAR 500 jest stalą nierdzewną?
Nie. XAR 500 to stal trudnościeralna, a nie nierdzewna. Jej dodatki stopowe służą głównie uzyskaniu twardości i odporności na zużycie, a nie trwałej odporności korozyjnej.
Co oznacza liczba 500 w nazwie XAR 500?
Odnosi się ona do przybliżonego poziomu twardości, zwykle około 500 HBW. Nie oznacza to jednak jednej niezmiennej wartości dla każdej blachy i każdej grubości.
Czy XAR 500 nadaje się do spawania?
Tak, ale spawanie jest bardziej wymagające niż w zwykłych stalach konstrukcyjnych. Dla danego wyrobu należy sprawdzić zalecenia producenta dotyczące podgrzewania, materiałów dodatkowych i dopuszczalnego dopływu ciepła.
W jakich branżach stal XAR 500 sprawdza się najlepiej?
Przede wszystkim w górnictwie, recyklingu, przemyśle cementowym, maszynach budowlanych i transporcie materiałów sypkich. Tam najważniejsza jest odporność na ścieranie przez twarde cząstki.
Czy XAR 500 można zastąpić stalą S355?
Zwykle nie bez zmiany funkcji elementu i trwałości eksploatacyjnej. S355 ma zupełnie inny profil właściwości: jest łatwiejsza w spawaniu i formowaniu, ale znacznie mniej odporna na ścieranie.
Czy XAR 500 jest zawsze lepsza od XAR 400?
Nie. Jeśli głównym problemem jest czyste ścieranie, XAR 500 bywa korzystniejsza. Jeśli jednak element musi być mocno gięty, łatwo spawany albo pracuje pod dużym udarem, XAR 400 może okazać się lepszym wyborem.
Jakie właściwości najbardziej decydują o zastosowaniu stali XAR 500?
Najważniejsze są twardość, odporność na ścieranie, wytrzymałość oraz możliwość wykonania elementu w wymaganej technologii. O przydatności decyduje cały układ: mechanizm zużycia, kształt części, grubość i sposób montażu.
Czy podobna nazwa handlowa oznacza ten sam materiał?
Nie zawsze. Różni producenci oferują stale o zbliżonej klasie użytkowej, ale zakres właściwości może się różnić. Przy zamianie materiału należy sprawdzić dokumentację, certyfikat i wymagania projektu, zwłaszcza w zastosowaniach odpowiedzialnych.
