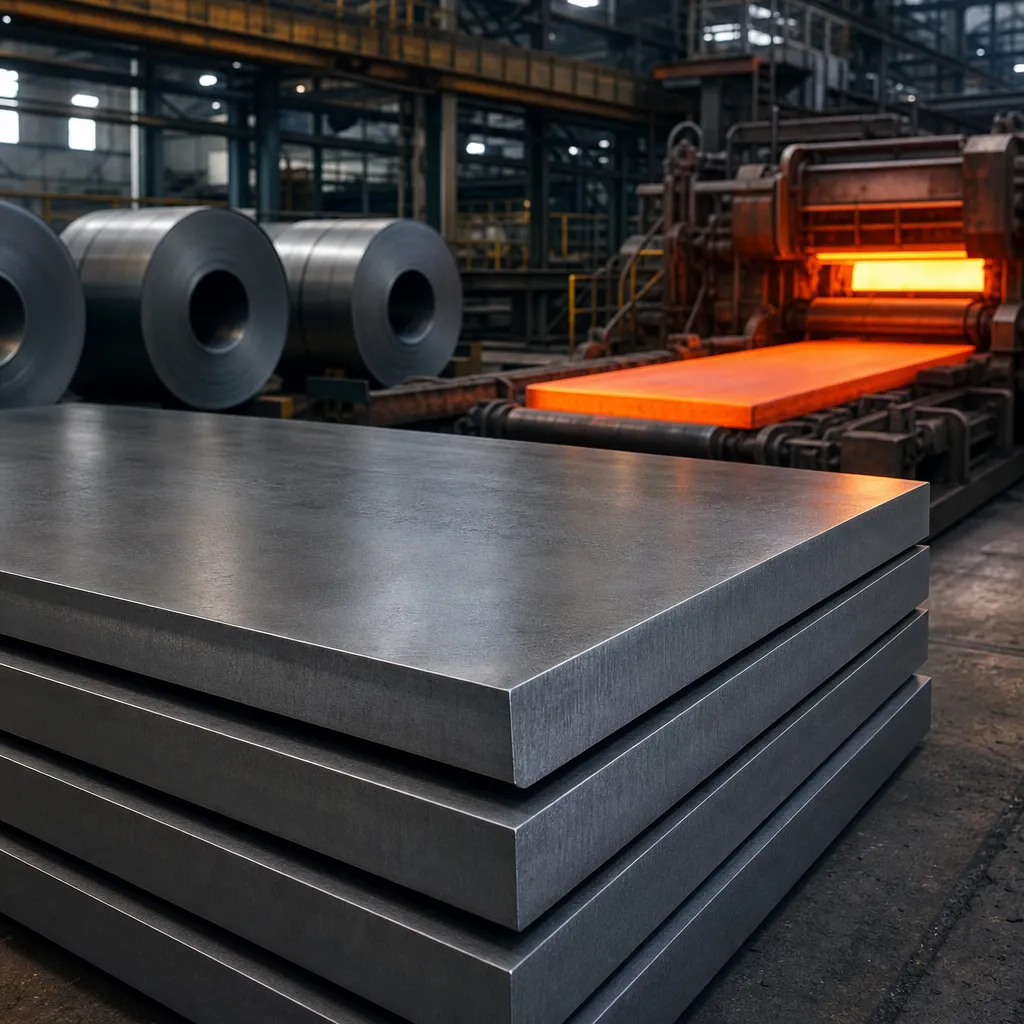

Stal Armox 500 to specjalistyczna stal pancerna o bardzo wysokiej twardości, projektowana przede wszystkim do ochrony balistycznej oraz do elementów narażonych na intensywne zużycie ścierne. Nie jest to zwykła stal konstrukcyjna o „podwyższonej wytrzymałości”, lecz materiał należący do grupy hartowanych i odpuszczanych blach ochronnych, w których kluczowe znaczenie ma kontrola składu chemicznego, czystości metalurgicznej, mikrostruktury i procesu obróbki cieplnej. Jej rozpoznawalność wynika z połączenia dużej twardości z użyteczną udarnością i spawalnością, co w praktyce odróżnia ją od wielu innych bardzo twardych stali. W zastosowaniach technicznych Armox 500 wybiera się nie dlatego, że jest „najmocniejsza”, ale dlatego, że zapewnia konkretny kompromis między odpornością na penetrację, masą elementu i wykonalnością konstrukcji.
Czym jest stal Armox 500?
Armox 500 jest handlową nazwą gatunku blachy pancernej rozwijanej do zastosowań ochronnych. Klasyfikuje się ją jednocześnie według kilku kryteriów: jako stal stopową, stal wysokowytrzymałą, stal o podwyższonej odporności na ścieranie oraz przede wszystkim stal pancerną. To ważne rozróżnienie, ponieważ stal pancerna nie jest oddzielona od innych kategorii szczelną granicą: ma cechy stali konstrukcyjnej, ale jej głównym zadaniem nie jest jedynie przenoszenie obciążeń statycznych, lecz także rozpraszanie energii uderzenia i utrudnianie przebicia.
Liczba „500” odnosi się w praktyce do nominalnego poziomu twardości, typowo około 500 HBW w skali Brinella. Nie oznacza to jednak jednej absolutnie stałej wartości dla każdej blachy i każdej grubości. Właściwości rzeczywiste zależą od zakresu dopuszczonego przez producenta, grubości wyrobu, stanu dostawy oraz wymagań dotyczących odporności balistycznej.
W odróżnieniu od klasycznych stali konstrukcyjnych, takich jak S355, Armox 500 uzyskuje swoje właściwości nie tylko dzięki składowi, ale w ogromnym stopniu dzięki ulepszaniu cieplnemu, czyli hartowaniu i odpuszczaniu. Efektem jest mikrostruktura zdominowana przez martenzyt odpuszczony, czasem z niewielkim udziałem innych składników strukturalnych zależnie od grubości blachy i szybkości chłodzenia. Taka struktura odpowiada za wysoką twardość i bardzo dużą odporność na lokalne odkształcenie plastyczne.
Skład i najważniejsze właściwości
Dokładny skład chemiczny stali Armox 500 należy zawsze sprawdzać w dokumentacji konkretnego producenta i dla konkretnego wyrobu, ponieważ w stalach pancernych liczy się nie tylko sam gatunek handlowy, ale też wersja produktu, grubość i poziom wymagań odbiorczych. Publicznie podawane składy mają zwykle charakter orientacyjny lub maksymalny. Typowo jest to stal niskowęglowa do średniowęglowej, niskostopowa, z dodatkami takimi jak węgiel, mangan, krzem, chrom, nikiel, molibden i bor, czasem także w bardzo małych ilościach mikrododatki wpływające na hartowność i rozdrobnienie ziarna.
Rola poszczególnych pierwiastków jest praktyczna, a nie czysto „książkowa”. Węgiel podnosi twardość i umożliwia skuteczne hartowanie, ale jego nadmiar pogarsza spawalność i zwiększa skłonność do pękania. Chrom i molibden poprawiają hartowność i stabilność struktury po obróbce cieplnej. Nikiel sprzyja zachowaniu udarności, czyli odporności na kruche pękanie przy obciążeniu dynamicznym. Mangan wspiera wytrzymałość i hartowność, a bor, nawet w śladowej ilości, może bardzo silnie zwiększać skuteczność hartowania przekroju.
Najważniejszą cechą Armox 500 nie jest jedynie wysoka wytrzymałość na rozciąganie, ale kombinacja twardości, jednorodnej mikrostruktury i odpowiedniej ciągliwości rdzenia. W praktyce przy osłonach balistycznych sama twardość nie wystarcza. Materiał musi jeszcze ograniczać rozprzestrzenianie się pęknięć i zachowywać przewidywalne właściwości po cięciu, gięciu lub spawaniu w warunkach technologicznych zgodnych z zaleceniami.
Mikrostruktura i jej znaczenie
W stanie dostawy Armox 500 ma zwykle mikrostrukturę martenzytu odpuszczonego. Martenzyt to bardzo twarda struktura powstająca po szybkim chłodzeniu stali z zakresu austenitu. Sam nieodpuszczony martenzyt byłby zbyt kruchy do wielu zastosowań praktycznych, dlatego po hartowaniu stal poddaje się odpuszczaniu. Odpuszczanie zmniejsza naprężenia wewnętrzne i poprawia udarność, przy zachowaniu wysokiej twardości.
To właśnie ten etap odróżnia dobrze zaprojektowaną stal pancerną od materiału, który jest tylko „bardzo twardy”. Dwie stale o zbliżonej twardości mogą zachowywać się zupełnie inaczej podczas ostrzału lub udaru, jeśli mają inną czystość metalurgiczną, inne wtrącenia niemetaliczne, inne rozdrobnienie ziarna albo inną historię cieplną.
Twardość a odporność balistyczna
W przypadku Armox 500 wysoka twardość jest jednym z podstawowych parametrów, ponieważ ogranicza miejscowe zagłębianie i przebijanie materiału. Twardość nie jest jednak synonimem wytrzymałości, a tym bardziej odporności balistycznej w każdych warunkach. Twardość opisuje opór przeciw trwałemu odciskowi lub lokalnemu odkształceniu, wytrzymałość odnosi się do zachowania materiału przy obciążeniu mechanicznym, a udarność do zdolności pochłaniania energii przy obciążeniu dynamicznym.
Dlatego nie każda stal o twardości około 500 HBW będzie zachowywać się jak Armox 500. W zastosowaniach pancernych liczy się nie tylko liczba z badania twardości, ale też przebieg pękania, lokalna plastyczność, jakość powierzchni, grubość blachy i geometria osłony. Dodatkowo odporność balistyczna zależy od rodzaju zagrożenia: inna będzie dla pocisków małokalibrowych, inna dla odłamków, a jeszcze inna dla kombinacji uderzenia i ścierania.
Spawalność i podatność do obróbki
Jednym z częstych nieporozumień jest założenie, że stal o twardości około 500 HBW „nie nadaje się do spawania”. W rzeczywistości Armox 500 może być spawana, ale wymaga właściwej technologii. O powodzeniu decydują między innymi równoważnik węgla, grubość elementu, temperatura otoczenia, rodzaj spoiwa, energia liniowa spawania i ewentualna temperatura podgrzewania wstępnego.
Wysoka twardość oznacza bowiem podwyższone ryzyko pęknięć zimnych w strefie wpływu ciepła, jeśli proces prowadzony jest niewłaściwie. To samo dotyczy cięcia termicznego i gięcia. Armox 500 da się obrabiać, ale nie jak typową miękką stal konstrukcyjną. W praktyce wymaga ostrzejszej kontroli promieni gięcia, parametrów skrawania i przygotowania krawędzi.
Odporność na ścieranie a odporność na korozję
Stal Armox 500 bywa porównywana do stali trudnościeralnych, ponieważ jej twardość sprzyja pracy w warunkach zużycia abrazyjnego. Rzeczywiście, może dobrze sprawdzać się tam, gdzie materiał jest jednocześnie narażony na uderzenia i ścieranie. Nie należy jednak utożsamiać jej automatycznie z każdą stalą do pracy ściernej. W zastosowaniach czysto zużyciowych istotne mogą być inne kompromisy: wyższa twardość, inna odporność na pękanie, inna dostępność grubości.
Jednocześnie Armox 500 nie jest stalą nierdzewną. Zawartość chromu w tej stali nie służy do tworzenia stabilnej warstwy pasywnej jak w stalach nierdzewnych, lecz głównie do poprawy hartowności i cech mechanicznych. Oznacza to, że w warunkach atmosferycznych i przemysłowych materiał wymaga zwykle zabezpieczenia powierzchni, jeśli korozja ma znaczenie dla trwałości lub estetyki wyrobu.
Grubość blachy i stan dostawy
W stalach pancernych parametry użytkowe są silnie związane z grubością. Im grubszy wyrób, tym trudniej uzyskać całkowicie jednorodną strukturę na całym przekroju, dlatego właściwości mogą się różnić w zależności od zakresu grubości dopuszczonego dla danego produktu. Różnice te mogą dotyczyć twardości, minimalnej udarności, zalecanych parametrów obróbki i poziomu ochrony balistycznej.
To właśnie dlatego dobierając Armox 500 do osłon, nie wystarczy znać samą nazwę gatunku. Trzeba uwzględnić konkretną specyfikację dostawy, grubość, wymagania balistyczne, sposób montażu i technologię wykonania. W odpowiedzialnych konstrukcjach nie wolno zastępować jednego materiału drugim jedynie na podstawie „zbliżonej twardości”.
Najważniejsze informacje o Armox 500
| Cecha | Typowa wartość lub opis | Znaczenie techniczne | Typowe zastosowanie |
|---|---|---|---|
| Klasyfikacja | Stal stopowa, wysokowytrzymała, hartowana i odpuszczana, pancerna | Łączy cechy stali konstrukcyjnej i ochronnej, projektowanej pod obciążenia dynamiczne | Osłony balistyczne, pojazdy opancerzone, osłony maszyn |
| Twardość | Typowo około 500 HBW, zależnie od produktu i grubości | Wysoka odporność na lokalne odkształcenie i penetrację | Płyty ochronne, tarcze, ekrany przeciwodłamkowe |
| Mikrostruktura | Głównie martenzyt odpuszczony | Zapewnia kompromis między twardością, wytrzymałością i udarnością | Elementy pracujące pod udarem i przy ryzyku kruchego uszkodzenia |
| Skład stopowy | Typowo C, Mn, Si, Cr, Ni, Mo, B w kontrolowanych ilościach | Dodatki zwiększają hartowność, stabilność struktury i odporność na pękanie | Blachy ochronne o kontrolowanych własnościach w całym przekroju |
| Spawalność | Możliwa, ale zależna od grubości i reżimu technologicznego | Wymaga kontroli energii liniowej, doboru spoiwa i często podgrzewania wstępnego | Konstrukcje spawane osłon i modułów pancernych |
| Odporność na ścieranie | Wysoka, choć nie to jest jej jedyna funkcja | Przydatna tam, gdzie obok zagrożenia balistycznego występuje abrazja | Osłony pojazdów, elementy robocze narażone na uderzenia i zużycie |
| Odporność korozyjna | Typowa dla stali stopowej, nie jest to stal nierdzewna | Wymaga zabezpieczeń powierzchniowych w wielu środowiskach eksploatacji | Konstrukcje malowane, systemy z powłokami ochronnymi |
| Znaczenie grubości | Właściwości i odporność balistyczna zależą od grubości blachy | Dobór materiału wymaga analizy całego układu, nie tylko nazwy gatunku | Projektowanie paneli ochronnych i osłon wielowarstwowych |
Zastosowania stali Armox 500
Najbardziej oczywistym obszarem zastosowania są osłony balistyczne. Armox 500 wykorzystuje się w płytach ochronnych, drzwiach i przegrodach pojazdów specjalnych, kabinach operatorów maszyn pracujących w strefach zagrożenia, osłonach stanowisk wartowniczych oraz ekranach chroniących przed odłamkami. W tych zastosowaniach kluczowe są wysoka twardość, przewidywalne zachowanie przy uderzeniu i możliwość wykonania spawanej konstrukcji.
Drugą ważną grupą są zastosowania przemysłowe, w których potrzebna jest odporność na ścieranie połączona z odpornością na udary. Mogą to być wybrane osłony do maszyn górniczych, elementy obudów w przemyśle wydobywczym czy części, które muszą jednocześnie chronić operatora i wytrzymywać kontakt z materiałem abrazyjnym. Tu Armox 500 konkuruje z typowymi stalami trudnościeralnymi, ale wybór zależy od tego, czy większy nacisk kładzie się na ochronę balistyczną, udarność czy czystą trwałość ścierną.
W praktyce spotyka się także użycie tej stali w drzwiach i panelach zabezpieczających, osłonach bankomatów, sejfach, kontenerach ochronnych i specjalnych przegrodach technicznych. Nie chodzi wtedy wyłącznie o ostrzał, ale również o odporność na forsowanie mechaniczne, uderzenia i przecięcia.
W każdej odpowiedzialnej aplikacji dobór Armox 500 powinien wynikać z projektu. Jeżeli materiał ma pracować w konstrukcji nośnej, pojeździe specjalnym, urządzeniu ciśnieniowym albo osłonie o zdefiniowanej klasie odporności, trzeba uwzględnić normy, poziom zagrożenia, temperaturę pracy, sposób łączenia, dopuszczalne odkształcenia i wymagania odbiorowe. Sama nazwa gatunku nie zastępuje obliczeń ani badań kwalifikacyjnych.
Porównanie z podobnymi stalami
Armox 500 a Armox 600
Armox 600 jest zwykle kojarzona z jeszcze wyższą twardością, a więc potencjalnie większą odpornością na penetrację przy określonych warunkach. Jednak wzrost twardości często oznacza mniejszą podatność do formowania i bardziej wymagającą technologię obróbki. Armox 500 bywa wybierana wtedy, gdy potrzebny jest bardziej zrównoważony kompromis między odpornością balistyczną, spawalnością i możliwością wykonania skomplikowanej konstrukcji.
Armox 500 a Hardox 500
To jedno z najczęstszych porównań, ponieważ obie stale mają zbliżony nominalny poziom twardości. Hardox 500 jest przede wszystkim stalą trudnościeralną, projektowaną pod odporność na zużycie abrazyjne. Armox 500 jest projektowana pod wymagania ochronne i balistyczne. Twardość może być podobna, ale skład, czystość metalurgiczna, kryteria odbioru i sposób kwalifikacji materiału są inne. Oznacza to, że Hardox 500 nie powinien być traktowany jako automatyczny odpowiednik Armox 500 w osłonach balistycznych.
Armox 500 a S355
S355 to typowa stal konstrukcyjna według EN, dobierana głównie na podstawie granicy plastyczności, spawalności i właściwości użytkowych w konstrukcjach nośnych. Jest znacznie bardziej plastyczna i łatwiejsza w obróbce niż Armox 500, ale nie oferuje porównywalnej twardości ani odporności na penetrację. Z kolei w zwykłej konstrukcji ramy, słupa czy wspornika S355 będzie zazwyczaj materiałem bardziej racjonalnym ekonomicznie i technicznie.
Armox 500 a stal nierdzewna 304 lub 316
Porównanie z 304 lub 316 pokazuje, jak różne mogą być cele projektowe stali. Austenityczne stale nierdzewne 304 i 316 mają dużą odporność korozyjną dzięki warstwie pasywnej tworzonej przez chrom, a w przypadku 316 dodatkowo lepszą odporność na niektóre środowiska chlorkowe dzięki molibdenowi. Nie zapewniają jednak tego samego poziomu twardości i ochrony balistycznej co Armox 500. Z drugiej strony Armox 500 nie zastąpi stali nierdzewnej w środowisku silnie korozyjnym bez dodatkowych zabezpieczeń.
Zalety i ograniczenia
Zalety Armox 500 wynikają z bardzo konkretnego zestawu właściwości:
- wysoka twardość sprzyjająca odporności na penetrację i ścieranie,
- dobra relacja między ochroną a masą elementu,
- możliwość wykonywania konstrukcji spawanych przy zachowaniu właściwego reżimu technologicznego,
- jednorodne i powtarzalne właściwości produktu specjalistycznego,
- użyteczna udarność jak na materiał tej klasy twardości.
Ograniczenia są równie istotne i nie wolno ich pomijać:
- materiał jest trudniejszy w cięciu, gięciu i skrawaniu niż zwykłe stale konstrukcyjne,
- wymaga starannej technologii spawania oraz kontroli strefy wpływu ciepła,
- nie jest stalą nierdzewną ani kwasoodporną,
- koszt materiału i przetwarzania jest wyższy niż dla typowych stali konstrukcyjnych,
- dobór dla ochrony balistycznej wymaga badań, klas odporności i zgodności z wymaganiami projektu.
Najczęstsze błędy i nieporozumienia
- „Armox 500 to po prostu stal 500 HB.” Nie. Twardość jest ważna, ale nie opisuje w pełni odporności balistycznej ani zachowania materiału przy pękaniu.
- „Każda stal trudnościeralna zastąpi Armox 500.” To błąd. Stale ścieralne i pancerne mogą mieć podobną twardość, ale inne kryteria projektowe i odbiorowe.
- „Im twardsza stal, tym lepsza osłona.” Nie zawsze. Zbyt wysoka twardość bez odpowiedniej udarności może zwiększać ryzyko kruchego uszkodzenia.
- „Armox 500 nie da się spawać.” Da się, ale wymaga odpowiedniej technologii i kwalifikacji procesu.
- „To stal nierdzewna, bo zawiera chrom.” Nie. Dodatek chromu w stali stopowej nie oznacza automatycznie właściwości nierdzewnych.
- „Jedna grubość wystarczy do wszystkich zagrożeń.” Odporność zależy od grubości, rodzaju zagrożenia, geometrii i sposobu zamocowania osłony.
FAQ
Czy Armox 500 jest stalą nierdzewną?
Nie. To stal stopowa pancerna, a nie nierdzewna. Może korodować i w wielu zastosowaniach wymaga powłok ochronnych lub innego zabezpieczenia powierzchni.
Czy Armox 500 nadaje się do spawania?
Tak, ale tylko przy prawidłowo dobranej technologii. Należy uwzględnić grubość blachy, rodzaj spoiny, energię liniową, dobór materiału dodatkowego i zalecenia producenta.
Co oznacza liczba 500 w nazwie Armox 500?
Odnosi się do nominalnego poziomu twardości, typowo około 500 HBW. Nie oznacza to jednak jednej identycznej wartości dla wszystkich grubości i wszystkich wyrobów.
Czy Armox 500 i Hardox 500 to ta sama stal?
Nie. Są to stale o innym przeznaczeniu, mimo że mogą mieć podobną nominalną twardość. Hardox 500 jest kojarzona głównie z odpornością na ścieranie, a Armox 500 z ochroną balistyczną i pancerną.
Jakie właściwości decydują o użyciu Armox 500 w osłonach?
Najważniejsze są wysoka twardość, odpowiednia udarność, kontrolowana mikrostruktura, jednorodność materiału oraz możliwość wykonania trwałej konstrukcji przy zachowaniu wymagań technologicznych.
Czy Armox 500 można stosować jako zwykłą stal konstrukcyjną?
Technicznie bywa to możliwe, ale zwykle nie jest ekonomicznie ani technologicznie uzasadnione. Do typowych konstrukcji nośnych częściej wybiera się stale konstrukcyjne, takie jak S355, bo są łatwiejsze w obróbce i tańsze.
Czy wyższa twardość zawsze oznacza lepszą odporność balistyczną?
Nie. O odporności balistycznej decyduje cały układ właściwości materiału, w tym udarność, zachowanie przy pękaniu, grubość, geometria osłony i rodzaj zagrożenia. Sama twardość to za mało.
Czy można zastąpić Armox 500 inną stalą o podobnym składzie?
Nie należy tego robić bez analizy technicznej i weryfikacji projektu. Zbliżony skład chemiczny nie gwarantuje takich samych właściwości, ponieważ liczą się także proces produkcji, obróbka cieplna, grubość i wymagania odbiorowe.
