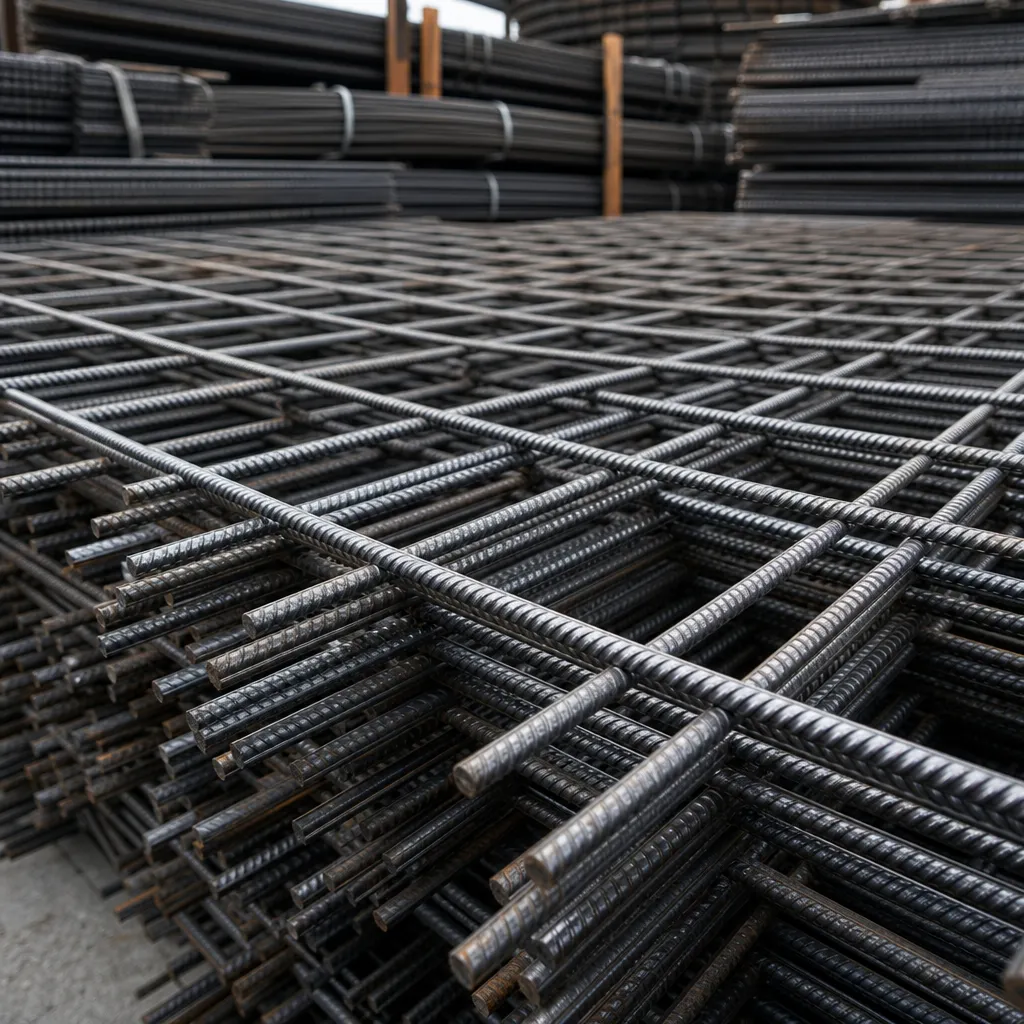

Siatki zbrojeniowe

Siatki zbrojeniowe to prefabrykowane układy prętów stalowych połączonych najczęściej zgrzewaniem, stosowane do zbrojenia betonu w płytach, posadzkach, ścianach, fundamentach i wielu innych elementach żelbetowych. Ich głównym zadaniem jest przejmowanie naprężeń rozciągających, których beton samodzielnie nie przenosi skutecznie, oraz ograniczanie zarysowań. W praktyce siatki przyspieszają montaż, poprawiają powtarzalność wykonania i ułatwiają kontrolę ilości stali w elemencie. Nie są jednak „uniwersalnym zamiennikiem” każdego zbrojenia prętowego, ponieważ o ich przydatności decydują geometria elementu, układ sił, wymagane zakotwienie, otulina betonowa i warunki środowiskowe.

Czym są siatki zbrojeniowe i jaką pełnią funkcję w żelbecie

Siatki zbrojeniowe wykonuje się ze stali zbrojeniowej, zwykle w postaci prętów żebrowanych ułożonych w dwóch prostopadłych kierunkach. W węzłach pręty są łączone metodą zgrzewania oporowego, dzięki czemu powstaje gotowy wyrób o ustalonym rozstawie prętów i określonej powierzchni przekroju stali na metr szerokości. W odróżnieniu od luźno układanych prętów, siatka jest elementem prefabrykowanym, co zmniejsza liczbę operacji na budowie.

W konstrukcjach żelbetowych beton bardzo dobrze przenosi ściskanie, natomiast słabo pracuje na rozciąganie. To właśnie dlatego w strefach rozciąganych umieszcza się stal, której granica plastyczności, ciągliwość i przyczepność do betonu pozwalają bezpiecznie przenosić siły wewnętrzne. Siatki zbrojeniowe stosuje się szczególnie tam, gdzie zbrojenie ma układ regularny: w stropach płytowych, płytach fundamentowych, posadzkach przemysłowych, prefabrykatach cienkościennych i ścianach żelbetowych.

Najważniejszą zaletą siatek jest powtarzalność. Projektant lub wykonawca otrzymuje wyrób o znanej geometrii, a kontrola wykonania jest łatwiejsza niż przy ręcznym wiązaniu wielu pojedynczych prętów. Trzeba jednak pamiętać, że nośność elementu zależy nie od samego faktu użycia siatki, lecz od prawidłowo dobranej ilości stali, średnicy prętów, ich rozmieszczenia, długości zakładów i zakotwienia oraz jakości betonu.

Materiał, skład stali i podstawy technologiczne produkcji

Siatki zbrojeniowe produkuje się ze stali do zbrojenia betonu, czyli stali konstrukcyjnej przeznaczonej do pracy zespolonej z betonem. W nowoczesnym budownictwie stosuje się przede wszystkim stale żebrowane o wysokiej przyczepności i odpowiedniej spajalności. W praktyce spotyka się wyroby zgodne z krajowymi i europejskimi wymaganiami dla stali zbrojeniowej, przy czym oznaczenia handlowe i systemy klasyfikacji mogą się różnić zależnie od kraju i producenta. Podobnie brzmiące oznaczenia nie zawsze oznaczają identyczny materiał, dlatego dla konkretnego wyrobu trzeba sprawdzić deklarację właściwości użytkowych, certyfikat i normę odniesienia.

Typowa stal na siatki zbrojeniowe jest stalą niskowęglową lub niskostopową. Zawartość węgla jest utrzymywana na stosunkowo umiarkowanym poziomie, ponieważ zbyt dużo węgla zwiększałoby wytrzymałość kosztem spawalności i ciągliwości. W praktyce stal zbrojeniowa do zgrzewanych siatek musi dobrze znosić proces łączenia oraz zachowywać odpowiednie właściwości mechaniczne po wbudowaniu.

W składzie chemicznym istotne są między innymi:

• węgiel – zwiększa wytrzymałość i twardość, ale nadmiar pogarsza spawalność i może zwiększać skłonność do kruchego pękania,
• mangan – poprawia wytrzymałość i hartowność, wspiera odtlenianie stali,
• krzem – działa jako odtleniacz, może podnosić wytrzymałość,
• chrom, nikiel, molibden – w klasycznych stalach zbrojeniowych zwykle nie występują w ilościach charakterystycznych dla stali nierdzewnych lub wysokostopowych; mogą pojawiać się śladowo albo jako dodatki technologiczne,
• wanad, niob, tytan – mikrododatki stosowane w niektórych stalach wysokowytrzymałych, wpływające na rozdrobnienie ziarna i wzrost granicy plastyczności,
• bor – w stalach zbrojeniowych ma znaczenie ograniczone; jego obecność musi być kontrolowana, ponieważ wpływa na hartowność,
• fosfor i siarka – to domieszki niepożądane, których poziom powinien być ograniczony ze względu na ciągliwość, spawalność i niezawodność materiału.

Ważne jest rozróżnienie między składem chemicznym a mikrostrukturą. Skład mówi, jakie pierwiastki zawiera stal, natomiast mikrostruktura opisuje, w jakiej postaci występują fazy metalograficzne i jak są rozmieszczone. W stalach zbrojeniowych dominują zwykle struktury ferrytyczno-perlityczne, czasem modyfikowane obróbką termomechaniczną. Ferryt zapewnia plastyczność, perlit podnosi wytrzymałość, a udział takich struktur jak bainit czy lokalnie odpuszczony martenzyt może zależeć od technologii walcowania i chłodzenia. Austenit jest fazą wysokotemperaturową obecną w procesie produkcji, a nie strukturą użytkową typowej stali zbrojeniowej w temperaturze pokojowej. Cementyt występuje jako składnik perlitu i wpływa na twardość oraz wytrzymałość.

Własności gotowej siatki zależą nie tylko od składu chemicznego, ale także od procesu wytwarzania drutu lub prętów, walcowania, profilowania żeber, zgrzewania oraz kontroli jakości. W nowoczesnym hutnictwie stal do zbrojenia może pochodzić zarówno z ciągu konwertorowego BOF, jak i z pieca elektrycznego EAF z dużym udziałem złomu stalowego. Po wytopie stosuje się metalurgię pozapiecową i odlewanie ciągłe, a następnie walcowanie na gorąco. W niektórych technologiach końcowa wytrzymałość jest uzyskiwana głównie przez skład i walcowanie kontrolowane, w innych przez obróbkę termomechaniczną po walcowaniu.

Żebrowanie i przyczepność do betonu

O skuteczności siatki zbrojeniowej nie decyduje wyłącznie wytrzymałość stali. Równie ważna jest przyczepność do betonu, uzyskiwana dzięki żebrowaniu prętów. Żebra poprawiają mechaniczną współpracę obu materiałów i ograniczają poślizg stali w betonie. To dlatego nowoczesne siatki konstrukcyjne wykonuje się najczęściej z prętów żebrowanych, a nie gładkich.

W elementach obciążonych zginaniem, takich jak płyty i stropy, przyczepność decyduje o możliwości przekazania naprężeń między stalą a otaczającym betonem. Jeśli przyczepność jest niewystarczająca, rośnie ryzyko nadmiernych rys, poślizgu i niepełnego wykorzystania nośności zbrojenia. W praktyce projektowej przyczepność wiąże się również z długością zakotwienia i długością zakładu.

Klasy wytrzymałości i ciągliwość stali zbrojeniowej

Siatki zbrojeniowe wytwarza się ze stali o określonej granicy plastyczności. W praktyce europejskiej istotne są klasyfikacje odnoszące się do minimalnej granicy plastyczności oraz do zdolności odkształcenia plastycznego. Dla konstruktora ważne jest, aby stal nie tylko była wytrzymała, ale także odpowiednio ciągliwa. Ciągliwość pozwala na redystrybucję naprężeń, sygnalizuje przeciążenie odkształceniem przed zniszczeniem i zwiększa bezpieczeństwo pracy konstrukcji.

Nie należy mylić pojęć wytrzymałość, twardość i sztywność. Wytrzymałość opisuje odporność na naprężenia prowadzące do uplastycznienia lub zerwania, twardość odnosi się do oporu przeciw lokalnemu odkształceniu, a sztywność do zależności między obciążeniem a odkształceniem sprężystym. Moduł Younga stali zbrojeniowej jest zbliżony do innych stali węglowych i nie rośnie znacząco tylko dlatego, że granica plastyczności jest wyższa.

Zgrzewanie siatek i spajalność materiału

Siatki zbrojeniowe są zwykle zgrzewane oporowo, a nie spawane klasycznymi metodami łukowymi. Oznacza to, że lokalne nagrzanie i docisk tworzą połączenie w punktach skrzyżowania prętów. Aby taki proces był bezpieczny, stal musi mieć odpowiednią spajalność, czyli zdolność do tworzenia połączeń bez nadmiernego ryzyka pęknięć i utraty właściwości.

Znaczenie ma tu między innymi równoważnik węgla, który pośrednio określa wpływ składu na spawalność. Im wyższy równoważnik, tym większe ryzyko pęknięć zimnych i niekorzystnych zmian w strefie wpływu ciepła. Dlatego stal na siatki konstrukcyjne nie może być dobierana wyłącznie według wysokiej wytrzymałości. Zbyt „twarda” lub zbyt wysoko nawęglona stal byłaby problematyczna technologicznie.

Korozja zbrojenia, otulina i trwałość konstrukcji

Sama stal zbrojeniowa nie jest materiałem odpornym na korozję w taki sposób jak stale nierdzewne. Jej trwałość w żelbecie wynika głównie z tego, że beton o wysokim pH tworzy na powierzchni stali warunki pasywujące. Ochrona ta działa jednak tylko wtedy, gdy beton ma odpowiednią szczelność, skład i grubość otuliny.

Dwa najważniejsze mechanizmy utraty ochrony to karbonatyzacja betonu oraz wnikanie chlorków. Karbonatyzacja obniża pH otuliny, a chlorki mogą lokalnie niszczyć warstwę pasywną i inicjować korozję. Skutkiem jest wzrost objętości produktów korozji, odspajanie otuliny, rysy i spadek przyczepności. Dlatego trwałość siatek zbrojeniowych nie zależy wyłącznie od jakości stali, ale od całego układu: klasy ekspozycji, szczelności betonu, otuliny, detali konstrukcyjnych i jakości wykonania.

Zakotwienie, zakłady i rola geometrii elementu

Nawet najlepsza siatka zbrojeniowa nie spełni swojej funkcji, jeśli zostanie źle ułożona. W praktyce kluczowe są: poprawna pozycja w przekroju, zachowanie otuliny, długości zakładów, zakotwienie na podporach i ciągłość zbrojenia w strefach momentów zginających oraz sił skurczowych i termicznych.

W płytach żelbetowych siatka dolna i górna pracują w różnych strefach naprężeń. Częstym błędem jest traktowanie siatki wyłącznie jako zabezpieczenia przeciw rysom, podczas gdy w wielu elementach pełni ona funkcję zbrojenia nośnego. Dobór średnicy prętów i ich rozstawu wpływa nie tylko na nośność, ale też na szerokość rys i technologiczną możliwość prawidłowego zagęszczenia mieszanki betonowej.

Najważniejsze informacje

Parametr	Typowa wartość lub opis	Znaczenie techniczne	Zastosowanie
Materiał bazowy	Stal zbrojeniowa niskowęglowa lub niskostopowa, zwykle żebrowana	Łączy odpowiednią wytrzymałość, ciągliwość, spajalność i przyczepność do betonu	Płyty, ściany, fundamenty, posadzki, prefabrykaty
Zawartość węgla	Umiarkowana, dobierana pod wymaganą spawalność i wytrzymałość	Zbyt wysoka pogarsza spawalność i może zwiększać kruchość	Siatki zgrzewane, elementy żelbetowe wykonywane seryjnie
Granica plastyczności	Zależna od klasy stali; dla wyrobów konstrukcyjnych zwykle wysoka i ściśle kontrolowana	Określa nośność zbrojenia w stanie granicznym nośności	Zbrojenie nośne płyt, stropów, ścian i fundamentów
Ciągliwość	Wymagana przez normy dla stali do zbrojenia betonu	Umożliwia redystrybucję naprężeń i ogranicza ryzyko nagłego zniszczenia	Elementy monolityczne i prefabrykowane o odpowiedzialnej funkcji konstrukcyjnej
Rodzaj połączenia prętów	Najczęściej zgrzewanie oporowe w punktach skrzyżowania	Zapewnia stałą geometrię siatki i krótszy czas montażu	Siatki standardowe i siatki projektowane indywidualnie
Średnice prętów	Dobierane do funkcji elementu; w praktyce od cienkich drutów do prętów o większym przekroju	Wpływają na nośność, rozstaw rys i łatwość betonowania	Od siatek przeciwskurczowych po zbrojenie konstrukcyjne płyt i ścian
Mikrostruktura	Zwykle ferrytyczno-perlityczna, czasem modyfikowana termomechanicznie	Wpływa na relację między wytrzymałością, plastycznością i spajalnością	Wyroby hutnicze do budownictwa ogólnego i przemysłowego
Odporność korozyjna w żelbecie	Dobra pod warunkiem zachowania właściwej otuliny i jakości betonu	Korozja przyspiesza przy karbonatyzacji, chlorkach i zarysowaniu otuliny	Budownictwo kubaturowe, infrastruktura, obiekty narażone na wilgoć i sole odladzające

Zastosowania przemysłowe i konstrukcyjne siatek zbrojeniowych

Najbardziej typowe zastosowanie siatek zbrojeniowych to płyty żelbetowe: stropy, płyty fundamentowe, płyty denne, tarasy, rampy i posadzki przemysłowe. W takich elementach układ prętów w dwóch kierunkach odpowiada dwukierunkowemu rozkładowi naprężeń, a prefabrykacja znacząco przyspiesza roboty. W posadzkach siatki pomagają ograniczać zarysowania od skurczu, temperatury i obciążeń użytkowych, ale nie zastępują prawidłowego projektu dylatacji ani odpowiednio dobranej mieszanki betonowej.

W ścianach żelbetowych siatki stosuje się jako zbrojenie rozdzielcze, skurczowe i często także nośne. W prefabrykacji ich rola jest jeszcze większa, ponieważ powtarzalność geometrii jest kluczowa dla seryjnej produkcji. Spotyka się je w płytach elewacyjnych, elementach kanałowych, zbiornikach, studniach, murach oporowych i cienkościennych elementach drogowych.

W przemyśle siatki zbrojeniowe wykorzystuje się także w obiektach magazynowych, halach, terminalach logistycznych i zakładach produkcyjnych. Trzeba jednak podkreślić, że w elementach szczególnie odpowiedzialnych konstrukcyjnie, o złożonej geometrii lub dużej koncentracji sił, same siatki standardowe często nie wystarczają. Wówczas uzupełnia się je prętami dodatkowymi, strzemionami, wkładkami przypodporowymi lub koszami zbrojeniowymi wykonywanymi indywidualnie.

Artykuł ma charakter edukacyjny. Dobór siatki zbrojeniowej do elementu nośnego wymaga projektu, sprawdzenia obciążeń, klas ekspozycji, warunków wykonawczych i zgodności z obowiązującymi normami. Nie należy samodzielnie zastępować jednego typu zbrojenia innym tylko dlatego, że „wygląda podobnie” lub ma zbliżoną masę stali na metr kwadratowy.

Porównanie siatek zbrojeniowych z podobnymi rozwiązaniami

Siatki zgrzewane a pojedyncze pręty zbrojeniowe: siatki wygrywają szybkością montażu i powtarzalnością, ale pręty luzem dają większą swobodę kształtowania zbrojenia w strefach lokalnych koncentracji sił. W belkach, słupach, wieńcach i skomplikowanych węzłach częściej stosuje się pręty indywidualnie gięte niż siatki standardowe.

Siatki zbrojeniowe a zbrojenie rozproszone: włókna stalowe lub polimerowe poprawiają kontrolę zarysowań i mogą ograniczać tradycyjne zbrojenie w pewnych zastosowaniach, zwłaszcza w posadzkach. Nie są jednak prostym odpowiednikiem klasycznej siatki w elementach nośnych. Ich działanie, mechanizm przenoszenia sił i sposób projektowania są inne.

Siatki ze stali węglowej a siatki ze stali nierdzewnej: stale nierdzewne zawierają podwyższoną ilość chromu, a często również niklu i molibdenu, dzięki czemu lepiej znoszą agresywne środowiska. Nie oznacza to jednak, że każda stal nierdzewna jest identyczna ani całkowicie odporna na korozję. W środowiskach chlorkowych znaczenie mają gatunek, jakość powierzchni i detal konstrukcyjny. Rozwiązania nierdzewne są znacznie droższe i stosowane głównie tam, gdzie trwałość ma kluczowe znaczenie.

Siatki standardowe a siatki projektowane indywidualnie: standardowe formaty są tańsze i łatwo dostępne, lecz siatki projektowe pozwalają dokładniej dopasować rozstaw i średnicę prętów do konkretnego elementu. W dużych inwestycjach indywidualizacja siatek może zmniejszyć straty materiałowe i skrócić czas montażu.

Najczęstsze błędy i nieporozumienia

• „Każda siatka zbrojeniowa jest taka sama” – nieprawda; różnią się klasą stali, średnicą prętów, rozstawem, geometrią, masą oraz przeznaczeniem.
• „Większa wytrzymałość stali zawsze oznacza lepsze zbrojenie” – nie zawsze; liczą się również ciągliwość, spajalność, przyczepność i wymagania wykonawcze.
• „Siatka wystarczy wszędzie zamiast prętów” – nie; w belkach, słupach, strefach przypodporowych i złożonych detalach często konieczne są pręty indywidualne.
• „Korozja zbrojenia zależy tylko od jakości stali” – nie; kluczowe są otulina, szczelność betonu, klasa ekspozycji, chlorki, karbonatyzacja i zarysowanie.
• „Zgrzewanie punktowe nie wpływa na właściwości wyrobu” – wpływa, dlatego materiał i technologia muszą być odpowiednio dobrane i kontrolowane.
• „Podobne oznaczenia handlowe oznaczają ten sam produkt” – niekoniecznie; należy sprawdzić normę, producenta i dokumentację wyrobu.

Ciekawostki techniczne

• Siatka zbrojeniowa może pełnić jednocześnie funkcję nośną, skurczową i montażową, ale nie zawsze w tym samym stopniu.
• W praktyce budowlanej o trwałości żelbetu częściej decyduje jakość wykonania otuliny niż sama nominalna wytrzymałość stali.
• Zmniejszenie rozstawu prętów często skuteczniej ogranicza szerokość rys niż samo zwiększenie średnicy prętów.
• Stal zbrojeniowa ma zwykle mikrostrukturę ferrytyczno-perlityczną, choć końcowe własności mogą być modyfikowane obróbką termomechaniczną.
• W siatkach zgrzewanych duże znaczenie ma nie tylko nośność prętów, ale też jakość węzłów zgrzewanych i stabilność geometrii podczas transportu.
• W posadzkach przemysłowych siatka nie eliminuje potrzeby prawidłowego rozmieszczenia szczelin dylatacyjnych.
• Stal o większej granicy plastyczności nie ma automatycznie większego modułu sprężystości, więc nie zawsze bardziej ograniczy ugięcia.
• W środowiskach silnie agresywnych stosuje się niekiedy zbrojenie nierdzewne, ocynkowane lub kompozytowe, ale dobór zależy od analizy trwałości i kosztu cyklu życia.

FAQ

Czy siatki zbrojeniowe są wykonywane zawsze z tej samej stali?

Nie. To zawsze jest stal do zbrojenia betonu, ale konkretna klasa, technologia wytwarzania i właściwości mechaniczne mogą się różnić. Dla danego zastosowania trzeba sprawdzić dokumentację wyrobu, a nie opierać się tylko na nazwie handlowej.

Czy siatka zbrojeniowa może zastąpić wszystkie pręty w konstrukcji?

Nie. W wielu płytach i ścianach tak, ale w belkach, słupach, wieńcach, nadprożach czy strefach dużych koncentracji sił konieczne są dodatkowe pręty, strzemiona albo indywidualnie kształtowane wkładki. O doborze decyduje projekt konstrukcyjny.

Dlaczego pręty w siatkach są żebrowane?

Żebrowanie zwiększa przyczepność do betonu. Dzięki temu stal i beton pracują zespolenie, a siły mogą być skutecznie przekazywane między materiałami. Pręty gładkie dawałyby mniejszą odporność na poślizg i gorszą kontrolę zarysowania.

Czy siatki zbrojeniowe rdzewieją?

Tak, stal zbrojeniowa jako stal węglowa może korodować. W prawidłowo wykonanym żelbecie jest jednak chroniona przez alkaliczne środowisko betonu. Problem pojawia się przy karbonatyzacji, obecności chlorków, zbyt małej otulinie lub pęknięciach betonu.

Co jest ważniejsze: większa średnica prętów czy mniejszy rozstaw?

To zależy od funkcji elementu. Większa średnica zwiększa pole przekroju stali, ale mniejszy rozstaw często lepiej ogranicza rysy i poprawia równomierność pracy zbrojenia. Dobór powinien wynikać z obliczeń i wymagań wykonawczych.

Czy siatki zbrojeniowe można bezpiecznie docinać na budowie?

Technicznie bywa to konieczne, ale każda ingerencja zmienia geometrię, długości zakotwień i układ prętów. Dlatego docinanie musi być zgodne z projektem i zasadami wykonawstwa. Niedopuszczalne jest przypadkowe usuwanie prętów w strefach nośnych.

Czy siatka zbrojeniowa poprawia nośność czy tylko ogranicza rysy?

Może robić jedno i drugie. W części elementów pełni głównie funkcję przeciwskurczową i rozdzielczą, ale w wielu płytach i ścianach jest podstawowym zbrojeniem nośnym. Nie wolno z góry zakładać, że jej rola jest wyłącznie pomocnicza.

Jak sprawdzić, czy dana siatka nadaje się do konkretnego elementu?

Trzeba znać obciążenia, geometrię elementu, klasę betonu, klasę ekspozycji, wymaganą otulinę oraz projektowaną ilość i układ zbrojenia. Dopiero na tej podstawie można dobrać odpowiedni typ siatki lub zdecydować, że potrzebne będzie zbrojenie indywidualne.
