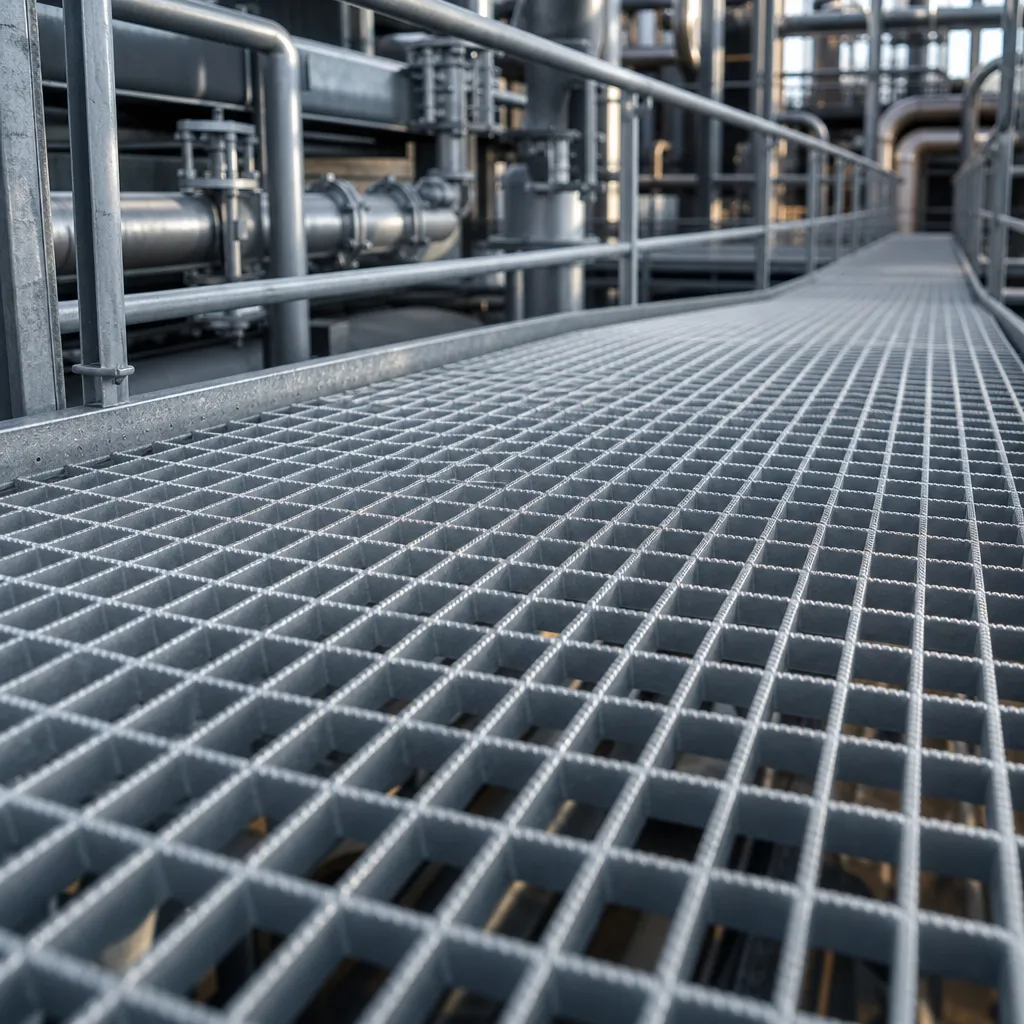

Kraty pomostowe stalowe to prefabrykowane elementy rusztowe stosowane jako podesty, przejścia, stopnie schodowe, pomosty technologiczne i osłony instalacji. W praktyce są to ustroje złożone z płaskowników nośnych oraz prętów lub taśm poprzecznych, które tworzą sztywną, ażurową płytę o dobrej nośności, przyczepności i trwałości. Ich główną zaletą jest połączenie stosunkowo małej masy własnej z możliwością przenoszenia znaczących obciążeń użytkowych przy jednoczesnym swobodnym odpływie wody, śniegu, błota i zanieczyszczeń. Dlatego kraty pomostowe stalowe są standardem w przemyśle, energetyce, oczyszczalniach, budownictwie kubaturowym i infrastrukturze technicznej.
Czym są kraty pomostowe stalowe i jak działają w konstrukcji
Kraty pomostowe stalowe nie są jednym „gatunkiem stali”, lecz wyrobem konstrukcyjnym wykonywanym najczęściej ze stali niestopowych lub niskostopowych o przeznaczeniu konstrukcyjnym. Ich zadaniem jest przenoszenie obciążeń pionowych, a czasem także lokalnych obciążeń dynamicznych, przy zapewnieniu bezpiecznego poruszania się ludzi oraz dostępu serwisowego do urządzeń. Z punktu widzenia mechaniki konstrukcji podstawową pracę wykonują płaskowniki nośne, które zachowują się podobnie do szeregu równoległych belek.
Elementy poprzeczne pełnią kilka ról jednocześnie: stabilizują układ, utrzymują rozstaw płaskowników, rozkładają częściowo obciążenia miejscowe oraz nadają kracie wymaganą geometrię. W zależności od technologii wykonania spotyka się kraty zgrzewane, prasowane, wciskane oraz specjalne odmiany antypoślizgowe i ciężkie. Dobór kraty nie może opierać się wyłącznie na jej „grubości” lub masie na metr kwadratowy. Kluczowe są rozpiętość, kierunek podparcia, rozstaw płaskowników nośnych, wysokość płaskownika, wielkość oczek oraz warunki środowiskowe.
W konstrukcji istotna jest różnica między nośnością a sztywnością. Krata może mieć wystarczającą wytrzymałość na zginanie, ale jednocześnie nadmiernie się uginać, powodując dyskomfort użytkowania, hałas, drgania lub problemy eksploatacyjne. W obiektach przemysłowych, gdzie występują rurociągi, urządzenia wirujące lub ruch wózków, trzeba brać pod uwagę także drgania i zmęczenie materiału, a nie tylko statyczną nośność.
Materiał, skład chemiczny i podstawy technologiczne
Kraty pomostowe wykonuje się najczęściej ze stali konstrukcyjnych niestopowych według systemu EN, takich jak S235JR, S275JR lub S355J2. Litera S oznacza stal konstrukcyjną, a liczba odnosi się do minimalnej granicy plastyczności w MPa dla określonych zakresów grubości. Dodatkowe symbole, takie jak JR lub J2, odnoszą się między innymi do udarności badanej w określonej temperaturze, więc podobnie brzmiące oznaczenia nie zawsze oznaczają identyczny materiał i identyczne zachowanie eksploatacyjne.
Typowy skład chemiczny takich stali obejmuje przede wszystkim żelazo i węgiel, zwykle przy zawartości węgla niższej niż około 0,20–0,24% dla gatunków powszechnie stosowanych na elementy spawalne. Oprócz tego występują mangan, krzem, fosfor i siarka w ilościach ograniczanych normowo. W niektórych odmianach mogą pojawiać się dodatki stopowe, takie jak niob, wanad, tytan lub śladowe ilości boru, jeśli producent stosuje mikrostopowanie w celu poprawy wytrzymałości, rozdrobnienia ziarna lub właściwości technologicznych.
Węgiel zwiększa wytrzymałość i twardość, ale pogarsza spawalność oraz zwiększa podatność na pęknięcia w strefie wpływu ciepła. Mangan poprawia wytrzymałość i wiąże siarkę, ograniczając kruchość na gorąco. Krzem działa jako odtleniacz i w umiarkowanych ilościach może podnosić wytrzymałość. Wanad, niob i tytan sprzyjają rozdrobnieniu ziarna oraz mogą zwiększać granicę plastyczności, ale wpływają też na przebieg walcowania i spawania. Chrom, nikiel i molibden nie są typowymi dodatkami w zwykłych kratkach pomostowych z czarnej stali, choć mogą występować w wyrobach przeznaczonych do szczególnych środowisk lub w kratach wykonywanych ze stali nierdzewnych.
Jeżeli krata pomostowa jest wykonywana ze stali nierdzewnej, najczęściej stosuje się gatunki austenityczne porównywane z 1.4301 lub 1.4404 według EN, znane potocznie jako odpowiedniki AISI 304 i AISI 316L. Trzeba jednak podkreślić, że takie porównania są tylko orientacyjne, bo zakres składu i wymagania normowe mogą się różnić. W stalach nierdzewnych chrom buduje warstwę pasywną, nikiel stabilizuje austenit, a molibden poprawia odporność na korozję wżerową i szczelinową, szczególnie w obecności chlorków.
W przypadku stali konstrukcyjnych mikrostruktura po walcowaniu na gorąco to zwykle układ ferrytyczno-perlityczny. Ferryt zapewnia plastyczność, a perlit podnosi wytrzymałość. Należy odróżnić skład chemiczny od mikrostruktury: dwa wyroby o zbliżonym składzie mogą mieć różne właściwości, jeśli różnią się historią walcowania, chłodzenia lub obróbki cieplnej. W specjalnych stalach można spotkać również bainit, martenzyt lub austenit, ale w typowych kratach pomostowych z czarnej stali nie są to struktury dominujące.
Najczęściej stosowane gatunki stali na kraty pomostowe
W zastosowaniach ogólnych dominują stale S235 i S355. S235 jest chętnie wybierana tam, gdzie istotne są dobra spawalność, łatwa dostępność i umiarkowany koszt. S355 oferuje wyższą granicę plastyczności, co może pozwolić na zmniejszenie masy elementów nośnych lub zwiększenie rozpiętości, ale nie oznacza automatycznie lepszego wyboru. Przy wyższej wytrzymałości rosną wymagania dotyczące projektowania połączeń, kontroli odkształceń i niekiedy jakości spawania.
W środowiskach agresywnych chemicznie lub stale mokrych stosuje się kraty ze stali nierdzewnej. Tam, gdzie problemem nie jest jedynie korozja atmosferyczna, lecz także środki myjące, kondensat, chlorki czy podwyższona higiena, stal nierdzewna daje przewagę eksploatacyjną. Nie znaczy to jednak, że każda „nierdzewka” jest równie odporna. Gatunek odpowiedni do hali magazynowej może okazać się niewystarczający nad zbiornikiem z solanką.
Kraty zgrzewane, prasowane i wciskane
Kraty zgrzewane powstają przez połączenie płaskowników nośnych z prętami poprzecznymi w procesie zgrzewania oporowego. Zapewnia to dużą powtarzalność geometryczną i dobrą sztywność. Są szeroko stosowane w przemyśle ciężkim i budownictwie ogólnym.
Kraty prasowane lub wciskane wykorzystują mechaniczne osadzenie płaskowników poprzecznych w naciętych płaskownikach nośnych. Często stosuje się je tam, gdzie liczy się estetyka, dokładność wymiarowa lub specyficzny układ oczek. Mogą też być wykonywane ze stali nierdzewnej oraz aluminium.
Wybór technologii nie jest wyłącznie kwestią ceny. W praktyce znaczenie mają obciążenia, ryzyko odkształceń, sposób mocowania, warunki czyszczenia oraz wymagania architektoniczne.
Nośność, ugięcie i kierunek montażu
Najczęstszym błędem użytkowym jest ignorowanie kierunku pracy płaskowników nośnych. Krata musi być oparta tak, aby płaskowniki nośne przenosiły obciążenie między podporami. Obrócenie elementu o 90 stopni może drastycznie obniżyć nośność i zwiększyć ugięcia.
Na zachowanie kraty wpływają przede wszystkim:
- wysokość i grubość płaskownika nośnego,
- rozstaw płaskowników nośnych,
- rodzaj i zagęszczenie prętów poprzecznych,
- rozpiętość między podporami,
- charakter obciążenia: równomierne, skupione, dynamiczne.
W praktyce ta sama krata może być odpowiednia dla ruchu pieszego, ale już nie dla przejazdu lekkiego wózka lub ustawienia szafy sterowniczej. Dlatego dane katalogowe należy czytać razem z warunkami podparcia i typem obciążenia, a nie jako wartości uniwersalne.
Antypoślizgowość i bezpieczeństwo użytkowania
W pomostach przemysłowych bardzo ważna jest przyczepność. Wersje antypoślizgowe uzyskuje się przez ząbkowanie płaskowników, profilowanie krawędzi lub zastosowanie specjalnych perforacji. Jest to szczególnie istotne w środowiskach, gdzie występują oleje, para wodna, błoto, lód albo osad technologiczny.
Ażurowość kraty poprawia bezpieczeństwo również dlatego, że ogranicza gromadzenie się wody i zanieczyszczeń. Jednocześnie nie każda krata jest wygodna dla obuwia o cienkiej podeszwie czy dla ruchu transportu ręcznego. W obiektach użyteczności publicznej lub tam, gdzie liczy się komfort chodzenia, trzeba rozważyć wielkość oczek oraz ewentualne wkładki wypełniające.
Korozja i zabezpieczenie antykorozyjne
Kraty pomostowe ze stali węglowej są narażone głównie na korozję atmosferyczną i elektrochemiczną. Wilgoć, tlen, zasolenie, zanieczyszczenia przemysłowe i zalegający brud przyspieszają degradację. Szczególnie niekorzystne są szczeliny, miejsca zalegania osadów i styki różnych metali, gdzie może pojawić się korozja galwaniczna.
Najczęstszym zabezpieczeniem jest cynkowanie ogniowe. Powłoka cynkowa działa barierowo i elektrochemicznie, chroniąc stal nawet przy lokalnych uszkodzeniach. Jej trwałość zależy od grubości powłoki, środowiska pracy, jakości przygotowania powierzchni oraz geometrii wyrobu. Alternatywą są systemy malarskie, czasem łączone z cynkowaniem w układzie duplex. Cynkowanie galwaniczne stosuje się rzadziej do ciężkich krat eksploatowanych na zewnątrz, bo daje zwykle cieńszą powłokę niż proces ogniowy.
W obiektach chemicznych, spożywczych i offshore stosuje się stal nierdzewną, ale także tutaj ochrona nie jest bezwarunkowa. Obecność chlorków, wysoka temperatura, zanieczyszczenie powierzchni cząstkami żelaza i nieprawidłowe detale konstrukcyjne mogą prowadzić do korozji wżerowej lub szczelinowej.
Spawanie, cięcie i jakość wykonania
Kraty pomostowe są często docinane i dopasowywane na budowie, ale wszelkie modyfikacje należy wykonywać ostrożnie. Cięcie fragmentu nośnego może zmienić rozkład sił i lokalnie osłabić element. Jeśli konieczne jest spawanie uchwytów, ramek lub wsporników, trzeba uwzględnić spawalność konkretnej stali, stan powłoki oraz wpływ ciepła na cynkowanie.
W przypadku stali konstrukcyjnych o niskiej zawartości węgla spawalność jest zwykle dobra, ale nie oznacza to dowolności technologicznej. Strefa wpływu ciepła może ulec zmiękczeniu lub utwardzeniu, a nieprawidłowa technika powoduje odkształcenia, pęknięcia i uszkodzenie ochrony antykorozyjnej. Dla elementów odpowiedzialnych konieczne są właściwe procedury wykonawcze, dobór materiałów dodatkowych i kontrola jakości połączeń.
Najważniejsze informacje
| Parametr | Typowa wartość lub opis | Znaczenie techniczne | Zastosowanie |
|---|---|---|---|
| Materiał bazowy | Najczęściej stal S235JR, S275JR lub S355J2; w środowiskach agresywnych także stale nierdzewne | Wpływa na nośność, spawalność, udarność i odporność korozyjną | Pomosty przemysłowe, schody, podesty serwisowe, kanały technologiczne |
| Mikrostruktura stali konstrukcyjnej | Typowo ferrytowo-perlityczna po walcowaniu na gorąco | Decyduje o kompromisie między wytrzymałością a plastycznością | Większość krat z czarnej stali cynkowanej ogniowo |
| Zawartość węgla | Zwykle niska, typowo poniżej około 0,20–0,24% w stalach konstrukcyjnych spawalnych | Niższy węgiel poprawia spawalność i ogranicza ryzyko pęknięć | Kraty zgrzewane, elementy spawane, ramki obwodowe |
| Technologia wykonania | Zgrzewanie oporowe, prasowanie, wciskanie | Wpływa na sztywność, dokładność wymiarową, estetykę i koszt | Przemysł ciężki, architektura, obiekty higieniczne |
| Zabezpieczenie antykorozyjne | Najczęściej cynkowanie ogniowe; alternatywnie malowanie lub stal nierdzewna | Warunkuje trwałość w środowisku wilgotnym, przemysłowym i zewnętrznym | Platformy zewnętrzne, oczyszczalnie, energetyka, zakłady chemiczne |
| Element nośny | Płaskownik nośny o określonej wysokości, grubości i rozstawie | To on przenosi zginanie i decyduje o nośności oraz ugięciu | Dobór do rozpiętości pomostu i przewidzianych obciążeń |
| Bezpieczeństwo użytkowe | Możliwe wykonanie antypoślizgowe, ząbkowane lub o drobniejszym oczku | Zmniejsza ryzyko poślizgu i poprawia ergonomię ruchu pieszego | Schody zewnętrzne, pomosty robocze, strefy mokre |
| Warunki doboru | Rozpiętość, sposób podparcia, obciążenie skupione i równomierne, środowisko pracy | Bez tych danych nie da się rzetelnie dobrać kraty | Projektowanie pomostów, kanałów, antresol technicznych i podestów maszyn |
Zastosowania przemysłowe i konstrukcyjne
Kraty pomostowe stalowe są stosowane wszędzie tam, gdzie potrzebna jest lekka, przewiewna i wytrzymała nawierzchnia techniczna. W halach przemysłowych tworzą antresole serwisowe, przejścia nad instalacjami i podesty obsługowe przy maszynach. W energetyce i petrochemii służą jako pomosty wokół zbiorników, aparatów i rurociągów. W oczyszczalniach ścieków oraz stacjach uzdatniania wody sprawdzają się dzięki dobrej wentylacji i możliwości odprowadzenia cieczy.
W budownictwie stosuje się je na schodach ewakuacyjnych, balkonach technicznych, osłonach kanałów, świetlikach i ciągach komunikacyjnych. W infrastrukturze drogowej i mostowej występują jako elementy odwodnień, przykrycia kanałów i podesty inspekcyjne. W górnictwie, stoczniach i obiektach offshore liczy się ich odporność eksploatacyjna, możliwość szybkiego montażu oraz mała powierzchnia pełna, ograniczająca wpływ wiatru i zaleganie zanieczyszczeń.
Warto podkreślić, że dobór kraty do elementu nośnego konstrukcji powinien być częścią projektu. Dotyczy to zwłaszcza obiektów nośnych, pomostów wysokościowych, platform technologicznych i konstrukcji ewakuacyjnych. Sam wymiar oczka lub wysokość płaskownika nie zastępują obliczeń wykonanych dla rzeczywistych obciążeń i sposobu mocowania.
Porównanie z podobnymi rozwiązaniami materiałowymi i technologicznymi
Kraty pomostowe ze stali węglowej cynkowanej ogniowo są najbardziej uniwersalne kosztowo. Oferują dobrą nośność, sztywność i relację ceny do trwałości, ale wymagają właściwej ochrony antykorozyjnej i okresowej oceny stanu powłoki.
Kraty ze stali nierdzewnej są droższe, lecz korzystne w środowiskach mokrych, higienicznych i korozyjnych. Nie należy jednak utożsamiać ich z pełną odpornością na każdą chemię. W obecności chlorków lepiej sprawdzają się gatunki z molibdenem niż podstawowe stale austenityczne bez tego dodatku.
Kraty aluminiowe są lżejsze i odporne na część środowisk korozyjnych, ale mają niższy moduł sprężystości niż stal, więc przy tej samej geometrii bardziej się uginają. W praktyce oznacza to, że niska masa nie zawsze przekłada się na lepszą pracę konstrukcyjną.
Kompozytowe kraty FRP nie korodują jak stal i są elektrycznie nieprzewodzące, co bywa zaletą w chemii i energetyce. Zwykle jednak ustępują stali pod względem sztywności, zachowania w podwyższonej temperaturze, odporności na uszkodzenia punktowe i możliwości klasycznego spawania lub prostych napraw terenowych.
Najczęstsze błędy i nieporozumienia
- „Każda krata stalowa ma taką samą nośność” – nieprawda, bo decydują geometria, rozpiętość, gatunek stali i sposób podparcia.
- „Wyższa wytrzymałość stali zawsze oznacza lepszą kratę” – nie zawsze, bo ważne są także ugięcie, spawalność, koszt i technologia wykonania.
- „Cynkowana krata nie koroduje” – korozja może wystąpić, zwłaszcza po uszkodzeniu powłoki lub w agresywnym środowisku.
- „Stal nierdzewna jest całkowicie odporna na korozję” – odporność zależy od składu, chlorków, temperatury, szczelin i jakości powierzchni.
- „Można dowolnie docinać kraty na budowie” – cięcie bez odtworzenia obramowania i ochrony antykorozyjnej może osłabić element.
- „Masa kraty mówi wszystko o jej jakości” – sama masa nie określa ani nośności, ani trwałości.
Ciekawostki techniczne
- Płaskowniki nośne w kracie pracują analogicznie do małych belek ułożonych równolegle.
- Ta sama stal S235 może mieć różne własności udarnościowe w zależności od wariantu oznaczenia, na przykład JR lub J2.
- Mikrostruktura ferrytowo-perlityczna jest typowa dla walcowanych stali konstrukcyjnych i stanowi kompromis między plastycznością a wytrzymałością.
- Cynkowanie ogniowe nie jest tylko powłoką barierową; cynk chroni stal także elektrochemicznie jako anoda protektorowa.
- Stal o większej wytrzymałości nie ma automatycznie większego modułu Younga; sztywność sprężysta większości stali konstrukcyjnych pozostaje zbliżona.
- W środowiskach z chlorkami stal nierdzewna bez molibdenu może ulec korozji wżerowej znacznie szybciej, niż oczekuje użytkownik.
- Kraty antypoślizgowe zwiększają bezpieczeństwo, ale mogą być mniej komfortowe dla cienkich kółek transportowych i obuwia o twardej, wąskiej podeszwie.
- Uszkodzenia powłoki cynkowej po spawaniu lub cięciu powinny być naprawiane odpowiednimi systemami cynkowymi lub metalizacyjnymi.
FAQ
Czy kraty pomostowe stalowe zawsze wykonuje się ze stali S235?
Nie. S235 jest bardzo popularna, ale stosuje się również S275, S355 oraz stale nierdzewne. Wybór zależy od obciążeń, środowiska pracy, wymagań wykonawczych i kosztu całego rozwiązania.
Czy cynkowanie ogniowe wystarcza w każdym środowisku?
Nie w każdym. W wielu zastosowaniach zewnętrznych sprawdza się bardzo dobrze, ale w środowiskach silnie chemicznych, stale zanurzonych, o wysokim zasoleniu lub narażonych na intensywne ścieranie konieczna może być stal nierdzewna, system duplex albo inne specjalne zabezpieczenie.
Jakie pierwiastki stopowe mają największe znaczenie w stalach na kraty?
W typowych stalach konstrukcyjnych kluczowe są węgiel, mangan i krzem, a w niektórych odmianach mikrostopowych także niob, wanad i tytan. W stalach nierdzewnych decydują przede wszystkim chrom, nikiel i często molibden. Ich rola zależy od konkretnego gatunku, więc nie należy przenosić właściwości jednej grupy stali na drugą.
Czy stal nierdzewna na kraty pomostowe jest niemagnetyczna?
Niekoniecznie. Część stali austenitycznych w stanie wyżarzonym jest słabo magnetyczna lub praktycznie niemagnetyczna, ale po odkształceniu na zimno może wykazywać wzrost magnetyczności. Stale ferrytyczne i martenzytyczne są magnetyczne. Sam test magnesem nie wystarcza do prawidłowej identyfikacji gatunku.
Dlaczego nie wolno dobierać kraty tylko po wymiarze oczka?
Bo o bezpieczeństwie użytkowania decydują przede wszystkim nośne płaskowniki, ich wysokość, grubość, rozstaw, rozpiętość i sposób podparcia. Oczko wpływa bardziej na funkcjonalność, odpływ zanieczyszczeń i komfort chodzenia niż na pełną ocenę nośności.
Czy kraty pomostowe można spawać do konstrukcji?
Można, ale nie zawsze jest to rozwiązanie najlepsze. Często stosuje się uchwyty montażowe, klamry lub połączenia śrubowe ułatwiające demontaż. Spawanie może uszkodzić powłokę cynkową, wprowadzić odkształcenia i utrudnić późniejszy serwis.
Jaka jest różnica między składem chemicznym a mikrostrukturą stali?
Skład chemiczny mówi, jakie pierwiastki i w jakich ilościach zawiera stal. Mikrostruktura opisuje, jak te składniki są ułożone w materiale, na przykład jako ferryt, perlit, bainit czy martenzyt. To właśnie połączenie składu i mikrostruktury decyduje o właściwościach końcowych.
Czy kraty pomostowe są elementem konstrukcyjnym wymagającym projektu?
Jeżeli pełnią funkcję nośną, służą jako drogi ewakuacyjne, platformy technologiczne lub pracują w obiektach odpowiedzialnych, powinny być dobierane na podstawie projektu i właściwych norm oraz podlegać kontroli wykonawczej. Artykuł ma charakter edukacyjny i nie zastępuje obliczeń ani dokumentacji opracowanej przez uprawnionego projektanta.
