Współczesne konstrukcje stalowe wymagają nie tylko precyzyjnego projektowania, ale także skutecznego zabezpieczenia połączeń śrubowych przed luzowaniem. Odpowiedni dobór metod, materiałów i technik montażu decyduje o trwałości całej konstrukcji, minimalizując ryzyko awarii w wyniku dynamicznych wibracji oraz zmiennych obciążeń. Poniższy artykuł omawia najważniejsze aspekty związane z zabezpieczaniem połączeń śrubowych w stalowych ramach, mostach czy halach przemysłowych.
Podstawy połączeń śrubowych
Każde połączenie śrubowe opiera się na sile docisku, wytwarzanej przez dokręcenie śruby z określonym momentem. Efektywność takiego rozwiązania zależy od tarcia pomiędzy elementami złącznymi oraz dociskiem pomiędzy powierzchniami przylegania. W praktyce można wyróżnić dwa główne mechanizmy luzowania:
- samoczynne odkręcanie się pod wpływem drgań (drgania rezonansowe),
- microruchy i przemieszczenia elementów połączonych, prowadzące do osłabienia siły docisku.
Wykorzystanie wysokiej klasy materiałów i precyzyjne wykonanie gwintów minimalizuje zmienność siły dokręcenia, jednak w aplikacjach narażonych na intensywne obciążenia dynamiczne konieczne jest dodatkowe zabezpieczenie. Konstrukcje stalowe często eksponowane są na działanie temperatury i wilgoci, co może wpływać na korozję oraz zmianę parametrów tarcia między śrubą, nakrętką i elementem mocowanym.

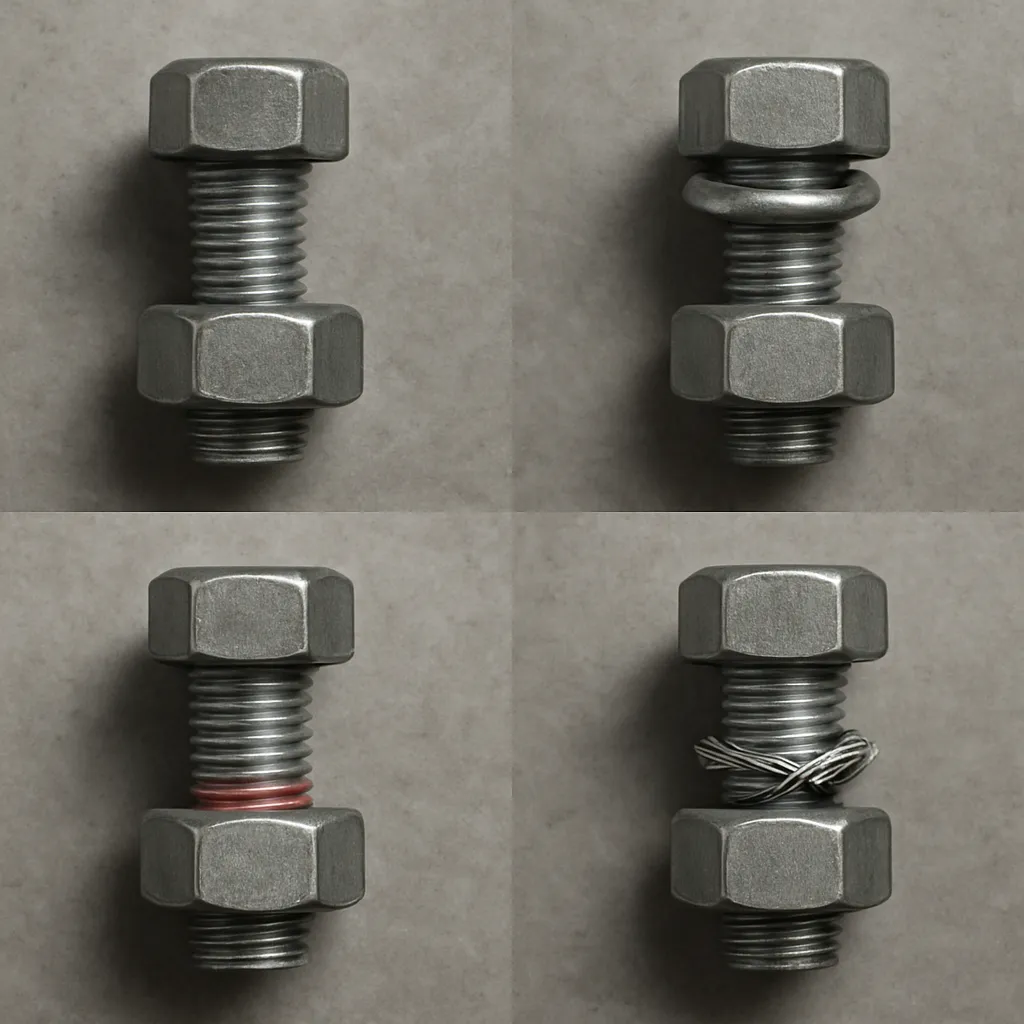

Tradycyjne metody zabezpieczenia
W inżynierii od lat stosuje się kilka klasycznych technik utrzymania siły docisku połączenia. Ich zaletą jest prostota wdrożenia i powszechna dostępność.
Nakrętki kontrujące
Nakrętki kontrujące to dodatkowe nakrętki dokręcane po nakrętce głównej. Działają na zasadzie wzajemnego blokowania gwintów poprzez przeciwstawny moment. Dzięki temu ruch jednej nakrętki wymaga pokonania siły drugiej, co zwiększa odporność na luzowanie.
Podkładki sprężyste
Znane jako podkładki sprężyste (np. faliste, sprężynowe), wprowadzają stałe naprężenie pomiędzy powierzchniami przylegającymi, kompensując drobne przesunięcia i absorbuje wibracje. Podkładki typu Belleville mogą nawet zwiększyć initial preload w połączeniu.
Powiązania drutowe
Metoda polegająca na przełożeniu drutu przez otworki w łbie śruby i nakrętce, a następnie skręceniu go wokół stałych elementów konstrukcji. Powiązanie mechaniczne uniemożliwia samoczynne odkręcenie śruby. Zaletą jest niska cena i wizualna kontrola integralności połączenia.
Nowoczesne rozwiązania w zabezpieczaniu
Dynamiczny rozwój materiałoznawstwa i technik montażu przyniósł innowacyjne metody poprawiające bezpieczeństwo i trwałość połączeń śrubowych.
Powłoki zabezpieczające
Specjalne powłoki chemiczne, takie jak powłoki fosforanowe czy teflonowe, redukują tarcie i zabezpieczają przed korozją. Dzięki nim możliwe jest bardziej precyzyjne kontrolowanie wartości momentu dokręcenia, a zmniejszone tarcie przekłada się na niższe ryzyko luzowania.
Płyny do zabezpieczania gwintów
Produkty klasy anaerobowej wypełniają mikroszczeliny gwintów i utwardzają się po odcięciu dopływu powietrza. Tworzą elastyczną barierę, która stabilizuje połączenie i chroni przed korozją. W zależności od formulacji, uzyskuje się różne poziomy siły rozłączającej.
Śruby z zabezpieczeniem mechanicznym
Specjalnie projektowane śruby z wkładkami polimerowymi lub zintegrowanymi elementami zapobiegającymi luzowaniu to rozwiązanie typu one–piece. Eliminują konieczność stosowania dodatkowych nakrętek czy podkładek, przyspieszając montaż i ograniczając liczbę elementów w magazynie.
Zastosowanie w konstrukcjach stalowych
Różnorodność konstrukcji stalowych – od hal magazynowych, przez dźwigary mostowe, po konstrukcje offshore – wymaga dostosowania metod zabezpieczania do specyficznych warunków eksploatacji.
- Dźwigary mostowe: intensywne obciążenia zmienne; stosuje się nakrętki kontrujące i anaeroby o wysokiej wytrzymałości.
- Budynki przemysłowe: duże powierzchnie połaci dachowych narażone na wiatr; zalecane podkładki sprężyste oraz powłoki antykorozyjne.
- Platformy morskie: agresywne środowisko; kombinacja powłok cynkowych, past uszczelniających anaerobowych i podkładek z elastomeru.
Przy doborze metody warto uwzględnić warunki montażu w terenie (dostęp do narzędzi, temperatura, wilgotność) oraz wymagania norm (np. PN-EN, ISO). Oprócz samej techniki zabezpieczenia, kluczowy jest także proces kontroli montażu: kalibracja narzędzi, procedury dokręcania i regularne przeglądy siły połączenia.
