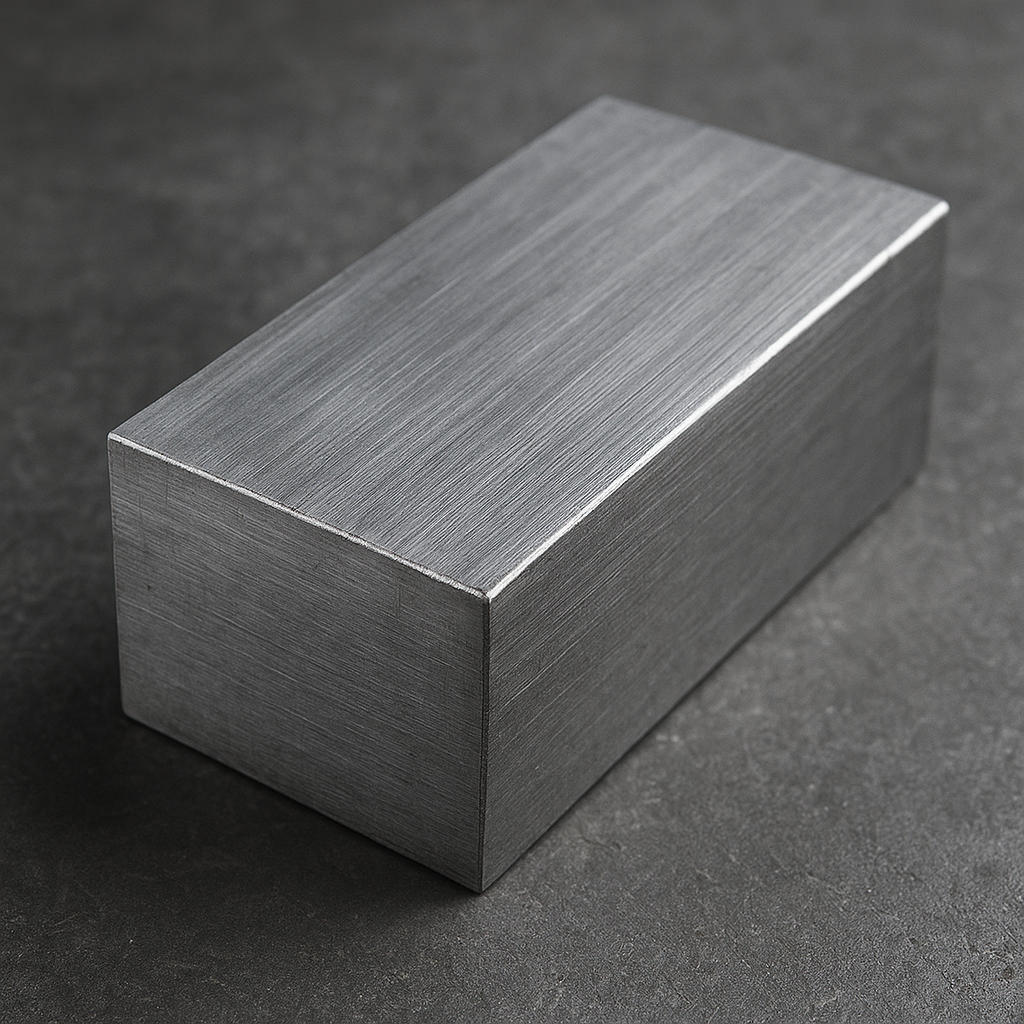

Stal SAE 1035 - Konstrukcje Stalowe

SAE 1035 to reprezentant grupy stali węglowych średniowęglowych, który łączy prostotę składu chemicznego z przyzwoitymi własnościami mechanicznymi i dobrą podatnością na obróbkę cieplną. Ze względu na zawartość węgla na poziomie około 0,32–0,38% stal ta występuje w wielu zakładach jako materiał podstawowy do produkcji wałów, sworzni, elementów maszyn i części kształtowanych plastycznie. W artykule omówione zostaną: skład i budowa mikrostrukturalna, właściwości mechaniczne, produkcja i obróbka, możliwości hartowania oraz typowe zastosowania i wytyczne technologiczne dla użytkowników i projektantów.

Podstawowe informacje i skład chemiczny

SAE 1035, znana również jako AISI 1035, to stal o średniej zawartości węgla. W typowym składzie tej stali mieszczą się następujące pierwiastki (wartości orientacyjne):

Węgiel (C): 0,32–0,38%
Krze-m (Si): zwykle 0,10–0,35%
Mangan (Mn): ok. 0,60–0,90%
Fosfor (P): ≤ 0,04% (zwykle ograniczony)
Siarka (S): ≤ 0,05% (ograniczona dla poprawy ciągliwości)

W normach europejskich odpowiada jej zwykle oznaczenie C35 (EN 1.0503), a w systemie japońskim – S35C. Skład chemiczny determinuje, że mikrostruktura po wyżarzaniu lub normalizacji jest mieszaniną faz ferrytycznych i perlitycznych (ferrytyczno-perlityczna struktura). Przy zawartości węgla około 0,35% procentowa zawartość perlitu w stanie równowagi wynosi w przybliżeniu 46% (wyliczona metodą dźwigni fazowej względem punktu eutektoidalnego 0,76% C), a resztę stanowi ferryt.

Właściwości mechaniczne i fizyczne

Właściwości SAE 1035 silnie zależą od stanu obróbki cieplnej oraz od formy dostawy (pręty walcowane, odkuwki, drut). Poniżej przedstawiono orientacyjne zakresy własności mechanicznych dla często spotykanych stanów materiału:

Stan wyżarzony (soft annealed): twardość Brinella ~ 170–209 HB, wydłużenie A5 zwykle 20–30%.
Stan znormalizowany: twardość ~ 160–220 HB; wyższa wytrzymałość i nieco mniejsza plastyczność niż po wyżarzaniu.
Po hartowaniu i odpuszczaniu: zakres twardości i wytrzymałości zależy od parametrów procesu – możliwe do uzyskania wytrzymałości na rozciąganie od kilku setek do ponad 800 MPa; charakterystyczne kombinacje wytrzymałości i udarności uzyskuje się przez właściwy dobór temperatury hartowania i odpuszczania.

W praktyce dane projektowe zalecają traktować wartości mechaniczne jako zakres zależny od procesu – projektanci powinni sięgać po kartę materiałową konkretnego dostawcy. Ważne cechy to dobra odkształcalność plastyczna w stanie miękkim oraz dobra podatność na obróbkę cieplną, co czyni ze stali 1035 materiał uniwersalny do części wymagających wyższej wytrzymałości niż stale niskowęglowe, ale bez potrzeby stosowania stopów specjalnych.

Produkcja i postać dostawy

Proces produkcyjny zalecany dla stali 1035 obejmuje standardowe etapy wytopu stali w hutach: od topienia w piecach konwertorowych (BOF) lub elektrycznych (EAF), przez rafinację wtórną i odlewanie ciągłe do formowania półproduktów (pręty, blachy, kute półfabrykaty). Najczęściej dostępne postacie handlowe to:

Pręty okrągłe walcowane na zimno i gorąco
Pręty kute i odkuwki
Druty i sztyfty
Blachy i taśmy – rzadziej, zwykle gdy wymagana jest grubsza obróbka

Po odlewaniu i formowaniu elementy mogą być poddane procesom obróbki cieplnej (wyżarzanie, normalizowanie) i obróbce mechanicznej (cięcie, toczenie, frezowanie) w celu uzyskania pożądanych własności i wymiarów. W przypadku produkcji części kształtowanych plastycznie (np. kucie sworzni) stal 1035 dobrze się zachowuje w procesach gorącego kucia, wymagając typowych temperatur kształtowania rzędu 850–1150°C (zależnie od operacji).

Obróbka cieplna: możliwości i rekomendacje

Jedną z zalet SAE 1035 jest dobra podatność na standardowe operacje obróbki cieplnej. Poniżej opis najważniejszych procesów i przykładowe parametry (wartości orientacyjne):

Wyżarzanie (annealing)

Cel: zmiękczenie materiału, poprawa ciągliwości, ustalenie struktury przed obróbką skrawaniem.
Temperatura: 680–720°C (dla pełnego wyżarzania), z powolnym chłodzeniem w piecu.
Efekt: minimalizacja naprężeń, twardszość obniżona, ułatwione toczenie i formowanie plastyczne.

Normalizowanie

Cel: ujednolicenie struktury, poprawa granic plastyczności i wytrzymałości.
Temperatura: 840–900°C, chłodzenie na powietrzu.
Efekt: wyższa wytrzymałość i twardszość niż po pełnym wyżarzaniu, poprawiona jednorodność mikrostruktury.

Hartowanie i odpuszczanie

Cel: uzyskanie zwiększonej wytrzymałości i twardości poprzez przemianę martenzytyczną, a następnie dopasowanie udarności przez odpuszczanie.
Hartowanie: nagrzewanie do temperatury 820–860°C (w zależności od wymaganego stopnia nawęglenia i kształtu), szybkie chłodzenie (olej, czasem woda dla mniejszych przekrojów).
Odpuszczanie: 150–650°C – im wyższa temperatura odpuszczania, tym mniejsza twardość i wyższa plastyczność; dobór zależy od wymagań.
Uwagi: ze względu na średnią zawartość węgla, osiągane twardości są umiarkowane, a hartowanie powinno uwzględniać ryzyko pęknięć w przypadku zbyt gwałtownego chłodzenia większych przekrojów.

Obróbka mechaniczna, spawanie i naprawy

SAE 1035 jest materiałem o umiarkowanej skrawalności. W praktyce osiąga się dobre wyniki toczenia, frezowania i wiercenia w stanie wyżarzonym lub znormalizowanym. Wskazówki technologiczne:

Używać narzędzi ze stali szybkotnącej lub węglików spiekanych; parametry skrawania dostosować do stanu materiału.
Stosować chłodziwo przy skrawaniu dłuższych elementów aby zapobiec przyspieszonemu zużyciu narzędzi i przegrzewaniu przedmiotu.
Dla elementów formowanych plastycznie zaleca się wyżarzanie uprzednie w celu zredukowania twardości i zwiększenia ciągliwości.

Pod względem spawalności stal 1035 jest spawalna, ale wymaga zachowania pewnych środków ostrożności ze względu na zawartość węgla:

Preheat: często zalecane wstępne nagrzewanie do 150–250°C przed spawaniem, zwłaszcza przy grubszych przekrojach, aby zmniejszyć szybkość chłodzenia i ryzyko pęknięć zimnych.
Kontrola temperatury międzypołączeniowej i wolne chłodzenie po spawaniu.
Połączenia krytyczne mogą wymagać późniejszego wyżarzania odprężającego lub pełnej obróbki cieplnej (np. odpuszczanie) w celu przywrócenia właściwości mechanicznych oraz usunięcia naprężeń.
Elektrody i druty: zwykle stosuje się materiały spawalnicze dobrane do stali węglowych o podobnej zawartości węgla; przy spawaniu elementów konstrukcyjnych warto konsultować się z kartą techniczną producenta i przeprowadzić próbne spawy.

Obróbki powierzchniowe i poprawa odporności na zużycie

Chociaż stal 1035 ma umiarkowaną odporność na zużycie, jej powierzchniowe własności można znacząco poprawić za pomocą technologii takich jak:

Hartowanie powierzchniowe indukcyjne – aby uzyskać twardą warstwę na dużej części przekroju bez pełnego hartowania całego elementu.
Węglo-nawęglenie (carburizing) – możliwe, lecz bardziej ekonomiczne dla niższych zawartości węgla; dla głębszych i twardszych warstw preferuje się stale niskowęglowe z dodatkami stopowymi przeznaczone do nawęglania lub specjalne stale do nawęglenia.
Powłoki niklowe, cynkowe, malowanie – w celu poprawy odporności na korozję.
Azotowanie i inne techniki jonizacyjne – skuteczne w przypadku stali stopowych zawierających odpowiednie dodatki; w przypadku 1035 efekty będą ograniczone.

Zastosowania praktyczne i przykłady komponentów

W praktyce inżynierskiej SAE 1035 wykorzystuje się tam, gdzie potrzebna jest równowaga między kosztami, wytrzymałością, a możliwością obróbki cieplnej. Typowe zastosowania obejmują:

Wały i osie – dla średnich obciążeń mechanicznych.
Sworznie, kołki i łączniki – części łączące, wymagające wytrzymałości i odporności na ściskanie.
Elementy maszyn – korpusy, dźwignie, elementy ruchome maszyn ogólnego przeznaczenia.
Odkuwki – części kute, np. elementy układów kierowniczych lub zawieszeń w maszynach przemysłowych.
Części poddawane lokalnemu hartowaniu – np. elementy pracujące punktowo w warunkach ścierania, które można utwardzić powierzchniowo indukcyjnie.

Niekiedy stal 1035 służy jako materiał do produkcji narzędzi prostego przeznaczenia lub tam, gdzie koszty materiału muszą pozostać niskie, a wymagania mechaniczne umiarkowane. Nie jest to typowy materiał do prac wymagających wysokiej odporności na zmęczenie w ekstremalnych warunkach lub długotrwałego ścierania bez dodatkowych zabiegów powierzchniowych.

Kontrola jakości, testowanie i normy

Produkcja elementów z SAE 1035 powinna być wspomagana standardowymi badaniami jakościowymi:

Analiza chemiczna – spektrometria do potwierdzenia zawartości węgla, manganu i innych domieszek.
Badania mechaniczne – wytrzymałość na rozciąganie, granica plastyczności, wydłużenie, udarność (Charpy) w zależności od wymagań klientów.
Pomiar twardości – Brinell, Rockwell, Vickers; kontrola po obróbce cieplnej.
Badania nieniszczące – ultradźwiękowe, magnetyczno-proszkowe lub penetracyjne w przypadku elementów krytycznych.

W praktyce projektowej warto odwoływać się do norm takich jak SAE/AISI oraz europejskich (EN) dla identyfikacji materiału, tolerancji i wymagań dostawy. Dostawcy często dołączają certyfikaty 3.1 lub 3.2 zgodne z EN 10204 potwierdzające zgodność partii z wymaganiami.

Ograniczenia i aspekty środowiskowe

SAE 1035 ma kilka ograniczeń, które warto rozważyć przy projektowaniu wyrobu:

Niska naturalna odporność na korozję – konieczne stosowanie powłok ochronnych lub środowisk kontrolowanych.
Ograniczona twardość powierzchni bez dodatkowego utwardzenia; do aplikacji o dużym ścieraniu zwykle lepsze są stale stopowe lub stale nawęglane.
Wymóg ostrożnej obróbki spawalniczej – możliwość pęknięć przy nieprawidłowym technologicznym prowadzeniu prac.

Z punktu widzenia zrównoważonego rozwoju stal 1035, jak większość stali węglowych, jest w pełni recyklingowalna. Przetapianie i ponowne wykorzystanie stali obniża ślad środowiskowy w porównaniu z materiałami niemetalicznymi, pod warunkiem prawidłowego zarządzania odpadami i procesami recyklingu.

Wskazówki projektowe i praktyczne porady

Przy projektowaniu elementów z użyciem SAE 1035 warto mieć na uwadze następujące wytyczne:

Dobór stanu dostawy: wybierać wyżarzoną stal dla komponentów wymagających intensywnej obróbki skrawaniem; normalizowana lub poddana hartowaniu i odpuszczaniu dla części obciążonych mechanicznie.
Uwzględniać konieczność przed- i pospawalnej obróbki cieplnej tam, gdzie występują połączenia spawane lub duże przekroje, aby uniknąć pęknięć i twardych stref.
W przypadku zamierzonego hartowania dobierać geometrię części i chłodzenie (olej/woda) z myślą o minimalizacji gradientów chłodzenia i naprężeń termicznych.
Jeżeli wymagana jest wysoka odporność na ścieranie, rozważyć powłoki lub procesy powierzchniowego utwardzania (indukcja, nawęglanie z dodatkową obróbką stopową).

Podsumowanie

SAE 1035 to uniwersalna stal średniowęglowa, łącząca łatwość obróbki z możliwością poprawy parametrów przez obróbkę cieplną. Nadaje się do szerokiego zakresu zastosowań mechanicznych, zwłaszcza gdy wymagane są niezłe właściwości wytrzymałościowe przy rozsądnym koszcie materiału. Projektanci powinni jednak uwzględnić ograniczoną odporność na korozję oraz konieczność stosowania właściwych procedur spawalniczych i cieplnych, jeśli komponenty mają spełniać długotrwałe i krytyczne wymogi eksploatacyjne. Dzięki prostej budowie chemicznej i dobrej recyklingowalności stal 1035 pozostaje jednym z podstawowych materiałów inżynierskich w przemyśle maszynowym i motoryzacyjnym.
