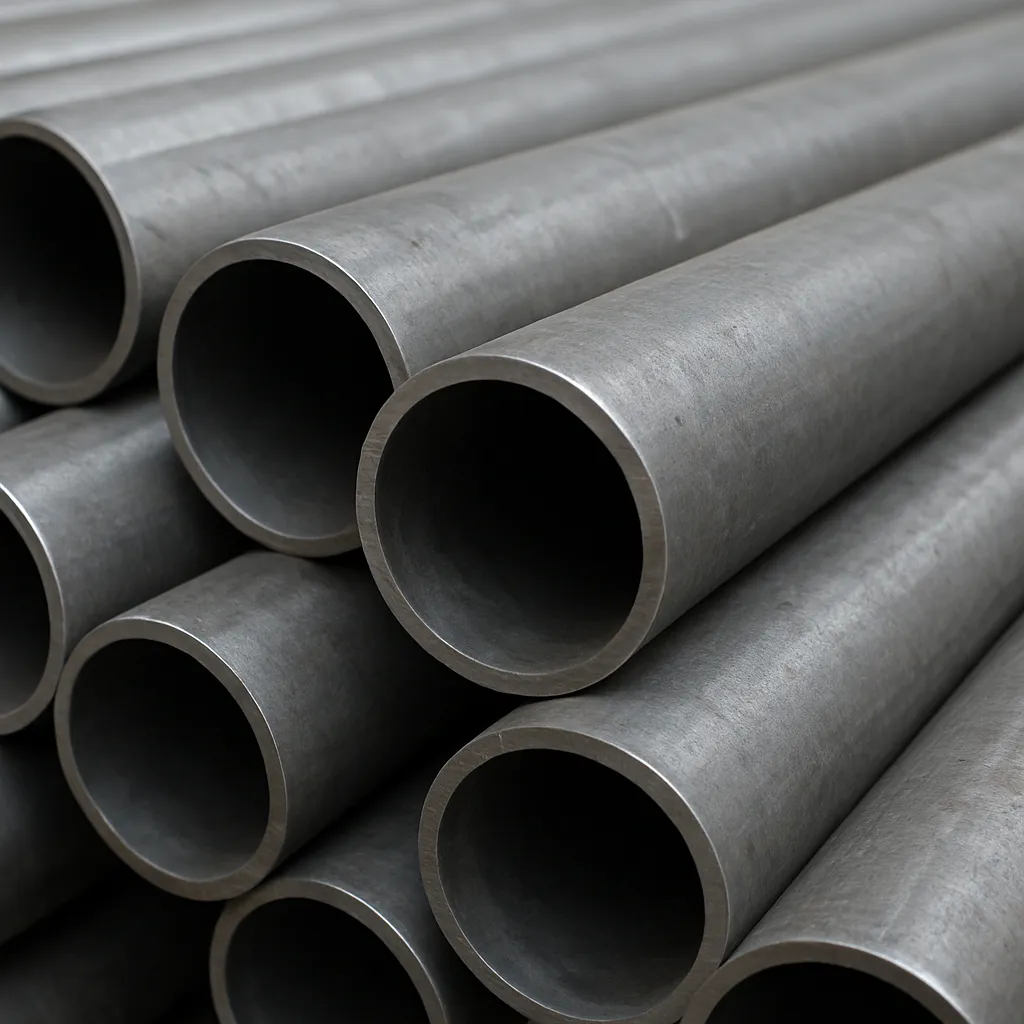

Stal ASTM A335

Stal oznaczona normą ASTM A335 to grupa stopowych, ferrytowo‑lub martenzytycznych stali wysokotemperaturowych dostarczanych w formie rur bezszwowych przeznaczonych do pracy w warunkach wysokiego ciśnienia i podwyższonej temperatury. Materiał ten jest wykorzystywany tam, gdzie wymagana jest poprawiona odporność na pełzanie, stabilność wymiarowa i wytrzymałość przy długotrwałym obciążeniu termicznym — typowo w instalacjach parowych, kotłach, wymiennikach ciepła i instalacjach petrochemicznych.

Charakterystyka i klasy materiałowe

Norma ASTM A335 definiuje rury bezszwowe ze stali stopowych do pracy w wysokiej temperaturze. W praktyce wyróżnia się kilkanaście oznaczeń gatunków, najczęściej spotykane to: P1, P5, P9, P11, P22, P91 i P92. Każdy z tych gatunków ma dostosowany skład chemiczny i obróbkę cieplną, co determinuje jego przydatność do określonych zastosowań.

Do najważniejszych pierwiastków stopowych należą chrom i molibden, które znacząco zwiększają odporność na pełzanie i wytrzymałość w wysokich temperaturach. Dodatki takie jak wanad (V), niob (Nb/Nb+Ta) czy nikiel (Ni) są stosowane w wybranych gatunkach (np. P91/P92) w celu stabilizacji wydzieleń, hamowania wzrostu ziarna oraz poprawy odporności na temperaturowe starzenie. Węglowa zawartość jest kontrolowana tak, aby równoważyć wytrzymałość i spawalność; zwykle mieści się w przedziale od bardzo niskich wartości do ok. 0,10–0,25% w zależności od gatunku.

Przykładowe, orientacyjne składy (przybliżone, dla orientacji):

• P11 – około 1,0–1,25% Cr, ~0,45–0,6% Mo.
• P22 – około 2,0–2,5% Cr, ~0,9–1,1% Mo.
• P91 – około 8,5–9,5% Cr, ~0,85–1,05% Mo, dodatki V i Nb (śladowe ilości).

W zależności od składu i obróbki cieplnej, mikrostruktura może być ferrytowo-perlityczna (niższe stopnie) lub martenzytyczno‑temperedowa (np. P91), co ma bezpośredni wpływ na mechanikę, odporność na pełzanie i wydłużoną trwałość w wysokich temperaturach.

Proces produkcji rur zgodnych z ASTM A335

Produkcja rur zgodnych z tą normą obejmuje szereg ściśle kontrolowanych etapów. Istotne elementy procesu to:

• Wytop stali – stal jest zwykle wytapiana w piecach elektrycznych łukowych (EAF) z dalszą rafinacją w kadzi (LF) i nierzadko odgazowywana w próżni (VD/ VOD) w celu ograniczenia zawartości rozpuszczonych gazów i zanieczyszczeń.
• Odlewanie i kęsowanie – stal jest odlewana w kęsy lub odlewy ciągłe, które następnie poddawane są procesom kucia lub walcowania na gorąco.
• Wykonanie rur bezszwowych – typowo przez procesy przebijania (Mannesmann), ekstrudowania lub ciągnienia. Surowe rury następnie przechodzą walcowanie na gorąco i korekcję wymiarów.
• Obróbka cieplna – zależnie od gatunku: normalizowanie (np. P22), a dla gatunków martenzytycznych (P91/P92) konieczne jest normalizowanie i odpuszczanie (normalizing + tempering) w określonych temperaturach, by uzyskać stabilną mikrostrukturę i pożądane własności mechaniczne. Procedury te wymagają ściśle określonych temperatur i chłodzenia.
• Ścienienie i gięcie, kontrola wymiarów – rury są kalibrowane, prostowane i sprawdzane pod kątem tolerancji wymiarów (średnica zewnętrzna, grubość ścianki) zgodnie z wymaganiami zamówienia.
• Badania jakości – obejmują badania chemiczne (spektrometria), mechaniczne (próbki rozciągania, próby udarności), badania nieniszczące (ultradźwiękowe UT, radiograficzne RT), testy hydrauliczne oraz pomiary twardości.

Ścisła kontrola parametrów, zwłaszcza temperatur wygniatania, normalizowania i odpuszczania, jest kluczowa dla uzyskania powtarzalnych właściwości. Dla rur przeznaczonych do pracy w agresywnych środowiskach czy w krytycznych instalacjach stosowane są dodatkowe procesy, jak precyzyjne sterowanie składem śladowym i wielokrotne badania nieniszczące.

Zastosowania i przeznaczenie

Ze względu na specyficzne własności mechaniczne i odporność na pełzanie, rury zgodne z ASTM A335 znajdują zastosowanie w następujących obszarach:

• Elektrownie na paliwa kopalne i elektrownie parowe – przewody parowe, kolektory, wymienniki ciepła, rurociągi kotłowe i elementy kotłów pracujące w wysokich temperaturach i ciśnieniach. Gatunki takie jak P91 i P92 stosowane są w instalacjach ultra‑superkrytycznych.
• Przemysł petrochemiczny i rafineryjny – rurociągi wysokotemperaturowe, przewody z gorącymi gazami i produktami procesów, osprzęt podlegający długotrwałemu działaniu temperatury.
• Przemysł chemiczny – instalacje procesowe, reaktory i wymienniki ciepła, gdzie wymagana jest stabilność materiału w podwyższonych temperaturach.
• Przemysł stoczniowy i przemysł ciężki – elementy maszyn i konstrukcji narażone na temperatury powyżej zakresu zwykłych stali węglowych.

Wybór konkretnego gatunku zależy od projektowanej temperatury pracy, ciśnienia oraz oczekiwanego czasu eksploatacji. Na przykład: P11 i P22 są często stosowane w kotłach i instalacjach parowych do ok. 600°C; P91 i P92 dedykowane są do wyższych temperatur i długotrwałej eksploatacji ze względu na zwiększoną odporność na pełzanie.

Spawanie, obróbka i wyzwania eksploatacyjne

Stale ASTM A335 wymagają specjalnego podejścia podczas spawania i obróbki mechanicznej. Kilka kluczowych zagadnień:

• Przygotowanie i preheating – wielu gatunkom (zwłaszcza o wyższej zawartości Cr i Mo) trzeba zapewnić podgrzewanie przed spawaniem oraz kontrolę temperatury międzyprzejściowej, aby uniknąć pęknięć w strefie wpływu ciepła (HAZ).
• Post Weld Heat Treatment (PWHT) – dla większości stopowych rur wysokotemperaturowych PWHT jest niezbędne w celu redukcji naprężeń spawalniczych oraz odzyskania wymaganych własności mechanicznych; parametry PWHT muszą być zgodne z wymaganiami producenta i norm.
• Materiały dodatkowe – przy spawaniu stosuje się dopasowane elektrody i druty spawalnicze projektowane dla danego gatunku (np. dla P91 konieczne są specjalne druty i procedury), by zapewnić kompatybilną metalurgię złącza.
• Ryzyko pęknięć typu „Type IV” – szczególnie w złączach spawanych elementów z P91/P92 może występować zjawisko pęknięć międzywydzielenio­wych w wąskiej strefie HAZ przy długotrwałej eksploatacji w temperaturach średnich; wymaga to odpowiedniej kontroli procedur spawalniczych i późniejszych badań.

W praktyce eksploatacyjnej istotna jest kontrola jakości wody kotłowej, eliminacja korozji korozyjno‑erozyjnej, monitorowanie naprężeń oraz regularne inspekcje nieniszczące, np. rutynowe badania ultradźwiękowe i radiograficzne, by wykrywać odkształcenia, korozję wewnętrzną i ewentualne pęknięcia zmęczeniowe.

Badania i kontrola jakości

Dostawy rur zgodnych z normą muszą być poparte szczegółową dokumentacją i badaniami zgodnymi z wymaganiami ASTM oraz dodatkowymi kryteriami klienta. Standardowe badania obejmują:

• Analizę chemiczną – potwierdzenie zawartości pierwiastków stopowych oraz zanieczyszczeń (S, P).
• Badania mechaniczne – próby rozciągania, pomiar wydłużenia, twardości oraz, w zależności od gatunku i wymagań, próby udarności (Charpy V).
• Badania nieniszczące – UT (ultradźwiękowe), RT (radiografia), czasami PT/MT (badania powierzchniowe), a także badania metalograficzne w celu potwierdzenia mikrostruktury.
• Testy ciśnieniowe – próby hydrostatyczne lub testy ciśnieniowe zgodne z zamówieniem.
• Śledzenie i znakowanie – każdy odcinek rury powinien być trwale oznakowany numerem partii, gatunkiem i certyfikatem, zapewniając pełną śledzalność.

Certyfikaty zgodności (np. dokumenty 3.1/3.2 według EN, jak również odpowiednie zaświadczenia materiałowe ASME) są standardową częścią dostawy, zwłaszcza do zastosowań kriogenicznych lub krytycznych instalacji energetycznych.

Projektowanie, trwałość i eksploatacja

Projektanci wykorzystujący rury zgodne z ASTM A335 powinni brać pod uwagę kilka aspektów:

• Dopuszczalne naprężenia – wartości wyprowadza się z katalogów materiałowych i norm (ASME/ASTM) i dostosowuje do temperatury pracy oraz czasu eksploatacji.
• Kontrola pełzania – projektowanie długotrwałych instalacji wymaga uwzględnienia odporności materiału na pełzanie; w przypadku P91/P92 dopuszczalne współczynniki i klasy temperatur są znacznie korzystniejsze niż dla tradycyjnych stali niskostopowych.
• Inspekcje okresowe – z uwagi na ryzyko degradacji materiału w czasie, konieczne są programy badań NDT i monitoringu, planowane na bazie kryteriów ryzyka i eksploatacyjnych doświadczeń.
• Warunki pracy – czynniki takie jak agresywne środowisko chemiczne, cykle termiczne czy oddziaływanie erozyjno‑korozyjne mogą znacząco skrócić żywotność; wymagane jest właściwe zabezpieczenie, np. powłoki ochronne lub monitorowanie chemii wody.

Magazynowanie, zamówienia i dostawy

Rury ASTM A335 powinny być przechowywane w suchych, zadaszonych magazynach, na podporach zapewniających minimalny punktowy nacisk. Transport i składowanie wymaga zabezpieczenia końcówek przed zabrudzeniem i uszkodzeniem. W dokumentacji zamówienia zwykle podaje się:

• gatunek (np. P11, P22, P91),
• średnicę zewnętrzną i grubość ścianki,
• długości odcinków lub wymagania co do cięcia i gwintowania,
• wymagane badania i certyfikaty,
• specyfikację obróbki cieplnej i wymaganą mikrostrukturę.

Dostawcy często oferują również wsparcie technologiczne — rekomendacje spawalnicze, instrukcje PWHT, a także usługę przygotowania rur do montażu (np. fazowanie krawędzi, docinanie, gięcie). Dobre praktyki zakupowe obejmują weryfikację referencji producenta i kontrolę procesu produkcji poprzez audyty lub świadectwa zgodności.

Porównanie z innymi materiałami i nowe trendy

W porównaniu do zwykłych stali węglowych (np. ASTM A106), stale stopowe cechuje znacząco lepsza odporność na temperatury i pełzanie, jednak kosztem gorszej spawalności i wyższej ceny. W pewnych zastosowaniach stosuje się alternatywy, takie jak stale żaroodporne lub stopy niklowe, gdy wymagana jest wyższa odporność na korozję lub ekstremalnie wysokie temperatury.

Nowe trendy obejmują rozwój gatunków o zoptymalizowanym składzie (mniejsze ilości niektórych pierwiastków przy zachowaniu właściwości), ulepszone procesy odgazowywania oraz automatyzację kontroli jakości z użyciem zaawansowanych badań nieniszczących. W sektorze energetyki rośnie zapotrzebowanie na rury do pracy w ekstremalnych warunkach, co napędza rozwój materiałów takich jak P91/P92 i ich ulepszonych wariantów.

Podsumowanie

Stale z grupy ASTM A335 to klasa materiałów specjalistycznych dedykowanych do pracy w wysokich temperaturach i pod wysokim ciśnieniem. Właściwy dobór gatunku, ścisła kontrola procesu produkcji, odpowiednia obróbka cieplna oraz właściwe procedury spawalnicze i eksploatacyjne są warunkiem długiej i bezawaryjnej pracy instalacji wykonanych z tych rur. Ze względu na złożoność zagadnień materiałowych i technologicznych, współpraca z doświadczonym dostawcą oraz konsultacje inżynierskie są niezbędne przy projektowaniu i wdrażaniu rozwiązań wykorzystujących rury ASTM A335.
