Stalowe konstrukcje stanowią kręgosłup wielu gałęzi przemysłu, od budownictwa mostów po instalacje przemysłowe. Wysokie wymagania wytrzymałościowe i długowieczność obiektów sprawiają, że kluczową rolę odgrywa jakość wykonania spoiny oraz ich regularna kontrola. Jedną z najbardziej zaawansowanych technik weryfikacji połączeń jest badanie ultradźwiękowe. Pozwala ono na wykrycie nieciągłości wewnątrz spoja bez naruszania go czy osłabiania struktury.
Materiały i właściwości stali
W przemyśle stosuje się różne gatunki materiałów stalowych, dopasowane do specyfiki konstrukcji. Istotne parametry to wytrzymałość na rozciąganie, udarność, odporność korozyjna oraz plastyczność. Podstawowe grupy to:
- Stale węglowe – najczęściej używane w lekkich konstrukcjach, tanie, ale mniej odporne na korozję.
- Stale stopowe – wzbogacone o chrom, nikiel lub molibden, oferują lepszą odporność na zmęczenie i korozję.
- Stale nierdzewne – idealne w agresywnym środowisku, jednak droższe i trudniejsze w obróbce.
Dobór odpowiedniego gatunku stali oraz spoiwa decyduje o trwałości połączeń. Ważne są również warunki spawania: temperatura wstępna, prędkość narastania ciepła oraz skład gazu osłonowego. Właśnie na tym etapie projektowania powstaje fundament skutecznej kontrola jakości.
Znaczenie badań nieniszczących w kontroli spoin
Nieniszczące metody badawcze umożliwiają wykrycie wnętrzowych wad spoin bez rozcinania czy osłabiania konstrukcji. Wśród najpopularniejszych technik wymienia się:
- Badania radiograficzne – wykorzystują promieniowanie rentgenowskie lub gamma.
- Badania magnetyczno-proszkowe – sprawdzają ciągłość magnetyczną powierzchni.
- Badania penetracyjne – uwidaczniają kapilarne rysy dzięki barwnikom lub luminoforom.
- Badania ultradźwiękowe – pozwalają na ocenę wnętrza spoja poprzez rejestrację odbitych fal akustycznych.
Zaletą badań ultradźwiękowych jest możliwość określenia lokalizacji, wielkości i orientacji defektów z dużą dokładnością. Dzięki temu można precyzyjnie ocenić stan każdej warstwy spoja i wyeliminować ewentualne wady na etapie montażu.
Proces badania spoin ultradźwiękami
Przygotowanie powierzchni i środowiska pracy
Dla uzyskania wiarygodnych wyników niezbędne jest staranne oczyszczenie spoiny z farb, rdzy i zanieczyszczeń. Powierzchnia musi być gładka, aby zapewnić dobre sprzężenie fali ultradźwiękowej z materiałem. W miejscu pomiaru stosuje się specjalny precyzyjny żel lub olej (couplant), który eliminuje powietrze i umożliwia swobodny przepływ fal akustycznych.
Konfiguracja aparatury i kalibracja
Kluczowym etapem jest kalibracja urządzenia. Wykorzystuje się wzorce referencyjne o znanej geometrii i zamodelowanych uszkodzeniach. Na ich podstawie dobiera się częstotliwość sondy, kąt padania fal oraz wzmocnienie sygnału. Następnie operator przeprowadza testy wstępne, aby potwierdzić prawidłowość ustawień i sprawdzić czułość aparatury na zadane wymiary wad.
Wykonanie pomiarów i interpretacja sygnałów

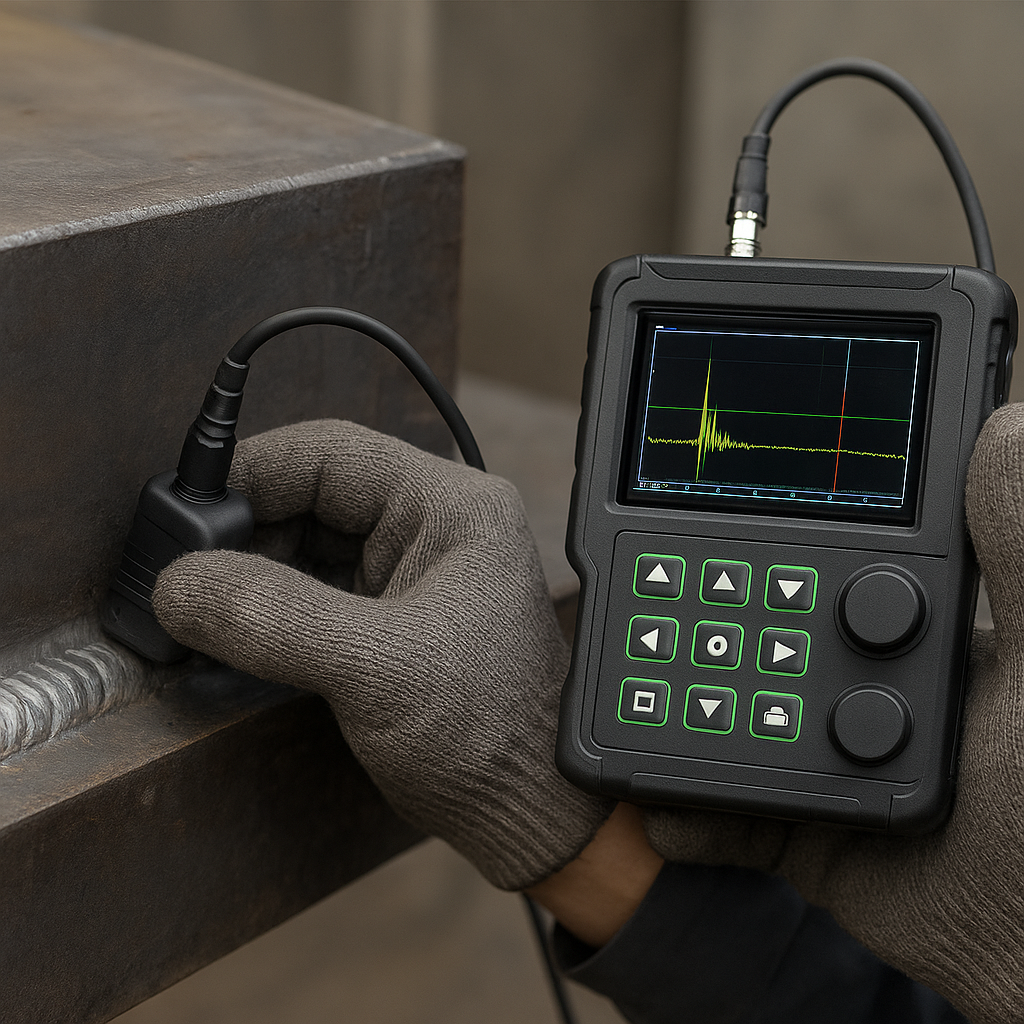

Podczas właściwego badania sonda przesuwa się wzdłuż spoja, generując fale ultradźwiękowe, które przechodzą przez materiał. Odbite od granic ośrodków i nieciągłości fale są rejestrowane przez detektor. Na ekranie aparatu powstaje zapis amplitudy i czasu przelotu sygnału. Doświadczeni operatorzy potrafią odróżnić odbicia od brzegów spoja od sygnałów wskazujących na wtrącenia, pęknięcia czy rozwarstwienia.
Najczęstsze problemy i wyzwania w badaniach ultradźwiękowych
Choć ultradźwiękowe badania spoin są bardzo skuteczne, napotykają na pewne ograniczenia:
- Nieregularna geometria spoin może powodować wielokrotne odbicia i zakłócenia sygnału.
- Trudny dostęp do miejsc o skomplikowanych kształtach.
- Wpływ temperatury otoczenia i materiału na prędkość rozchodzenia się fal.
- Nierównomierne utrzymanie couplanta może prowadzić do utraty czułości.
Aby zminimalizować ryzyko fałszywych odczytów, stosuje się zaawansowane techniki filtracji sygnału oraz programy komputerowe wspomagające analizę bazy pomiarowej. Kluczowa jest też wiedza i doświadczenie personelu, który potrafi odróżnić echo od rzeczywistego defektów.
Innowacje i przyszłe kierunki rozwoju
W ostatnich latach rośnie zainteresowanie rozwiązaniami opartymi na falowaniu fazowym (PAUT) i technice TOFD (Time-of-Flight Diffraction). Pozwalają one na jednoczesne badanie wielu płaszczyzn spoja z wysoką rozdzielczością. Automatyzacja procesu dzięki robotom i systemom UAV zwiększa powtarzalność i bezpieczeństwo inspekcji. Z kolei rozwój sztucznej inteligencji i algorytmów uczenia maszynowego umożliwia szybsze przetwarzanie danych oraz automatyczną detekcję anomalii.
Wdrażanie cyfrowych rejestratorów i archiwizacja w chmurze usprawnia śledzenie historii badań i ocenę integralnośći konstrukcji w cyklu życia obiektu. Nowoczesne podejście zakłada kompleksowe zarządzanie informacjami o stanie technicznym, co przekłada się na dłuższą żywotność i niższe koszty eksploatacji.
