Profesjonalna dokumentacja techniczna konstrukcji stalowej stanowi fundament sprawnej realizacji inwestycji, zapewniając jednoznaczność wytycznych i minimalizując ryzyko błędów na etapie produkcji i montażu. Każdy etap, od projektowania aż po odbiór końcowy, wymaga precyzyjnej koordynacji informacji oraz ścisłego przestrzegania obowiązujących normy i procedur.
Projektowanie i planowanie konstrukcji stalowej
Na etapie projektowania kluczowe jest uwzględnienie wszystkich obciążeń, czynników środowiskowych oraz technologii wykonania. Wykorzystanie narzędzi takich jak CAD pozwala na stworzenie szczegółowego modelu 3D, umożliwiając optymalizację przekrojów profili stalowych oraz minimalizację zużycia materiału przy jednoczesnym zachowaniu wymaganych współczynników bezpieczeństwa.
Modelowanie komputerowe
- Definicja geometrii konstrukcji i elementów nośnych
- Analiza MES (metoda elementów skończonych) – sprawdzenie naprężeń i odkształceń
- Weryfikacja obciążeń stałych i zmiennych zgodnie z Eurokodami
Dzięki BIM możliwe jest integrowanie modeli architektury i instalacji, co redukuje kolizje międzybranżowe oraz usprawnia proces koordynacji.
Specyfikacja materiałowa i wybór technologii
Dokument zawiera szczegółowe dane dotyczące gatunków stali, klasy wytrzymałości, wymagań dotyczących obróbki cieplnej oraz powłok antykorozyjnych. Sporządza się specyfikacja, w której precyzyjnie określa się:
- Typ i grubość powłoki malarskiej lub cynkowania
- Wymagane świadectwa odbioru materiału (certyfikaty jakości)
- Wymogi dotyczące obróbki cieplnej i hartowania
Tworzenie i zarządzanie dokumentacją techniczną
Komplet dokumentów technicznych powinien być przechowywany w sposób uporządkowany i wersjonowany. System zarządzania dokumentacją musi umożliwiać śledzenie zmian oraz odwoływanie się do konkretnych rewizji na każdym etapie projektu.
Rodzaje dokumentów
- Rysunki warsztatowe – szczegółowe plany obróbki i wiercenia
- Rysunki montażowe – schematy połączeń i kolejność zespalania
- Zestawienia materiałów – wykaz profili, śrub, nakrętek i podkładek
- Instrukcje spawanie – zestawy procedur WPS/WQS
- Protokóły z badań nieniszczących (NDT) i kontroli jakości
Wersjonowanie i ochrona dokumentów
Wdrażanie elektronicznych baz danych ułatwia kontrolę dostępu i archiwizację. Kluczowe elementy to:
- Unikalne numerowanie dokumentów
- Rejestr zmian i historii aprobacji
- Zabezpieczenia przed nieautoryzowaną modyfikacją
Proces produkcji, montażu i odbioru
Faza wytwarzania w zakładzie stalowym wymaga ścisłego przestrzegania specyfikacji technicznych i standardów spawalniczych. Dobrze opracowana dokumentacja minimalizuje błędy wymiarowe i ułatwia kontrolę jakości.
Fabrykacja elementów
Pracownicy hali produkcyjnej posługują się rysunkami warsztatowymi zawierającymi dokładne wymiary, pozycjonowanie otworów i tolerancje. Proces obejmuje:
- Cięcie laserowe lub plazmowe – zgodne z rysunkiem
- Gięcie i formowanie profili
- Spawanie w osłonach gazów obojętnych
- Kontrola spoin: badania wizualne, penetracyjne i ultradźwiękowe

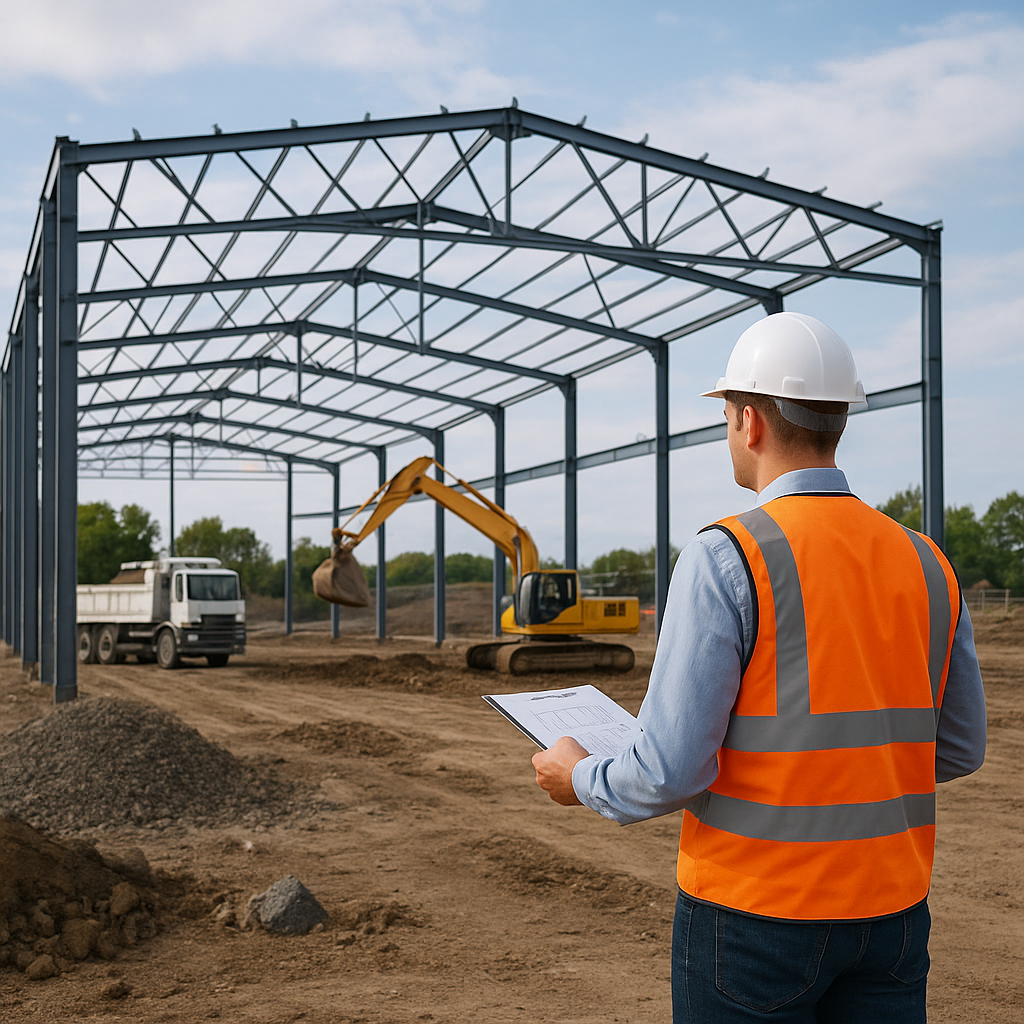

Montaż konstrukcji na budowie
Na etapie montażu kierownik projektu przekazuje ekipie montażowej:
- Kolejność montażu i procedury podnoszenia
- Rysunki montażowe z oznaczeniem połączeń śrubowych i spawanych
- Instrukcje dotyczące zabezpieczeń antykorozyjnych na miejscu
Dokładność realizacji potwierdzana jest protokołami odbioru poszczególnych etapów montażu, w których dokonuje się pomiarów geometrycznych oraz sprawdzenia napięcia w śruby i czystości spoin.
Odbiór końcowy i dokumentacja powykonawcza
Po zakończeniu montażu sporządza się dokumentację powykonawczą („as-built”), w której uwzględnia się wszystkie zmiany wprowadzone w trakcie montażu. Zawiera ona:
- Zmodyfikowane rysunki konstrukcyjne
- Protokoły z testów nośności i statyczne obciążenia próbne
- Zestawienie wykonanych poprawek i usprawnień
Taka dokumentacja jest podstawą do późniejszego planowania konserwacji i inspekcji okresowych, zapewniając kontrolę stanu technicznego przez cały okres eksploatacji obiektu.
